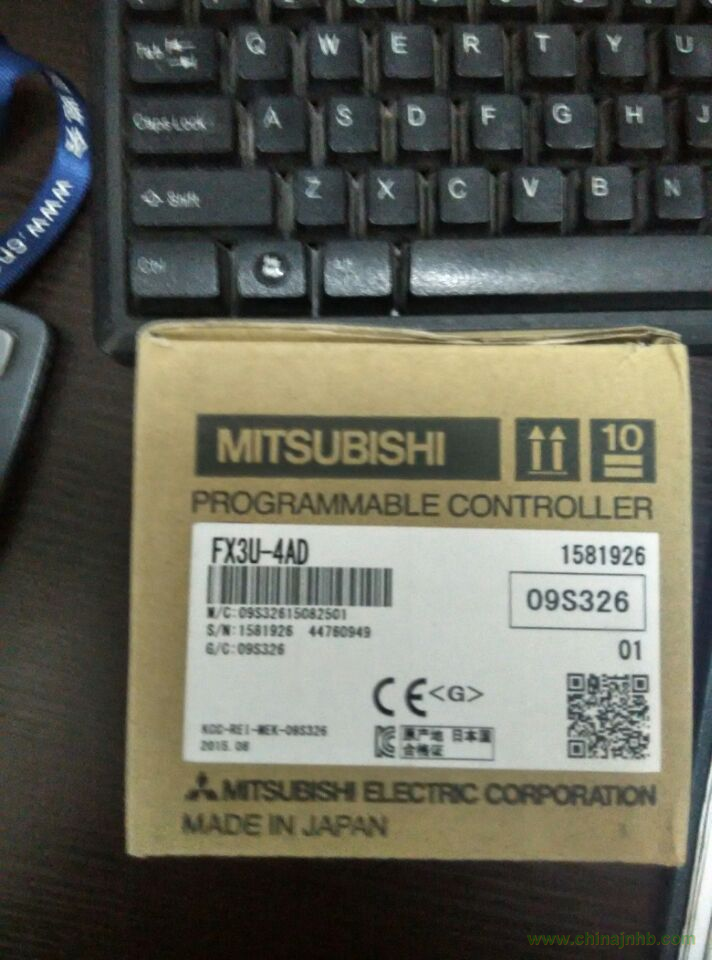

FX3U-4AD三菱模塊北京現貨
1)FX3U-4AD分辨率為15位二進制+符號1位(電壓)、14位二進制+符號 1位S電流)的高精度模擬量輸入模塊。
2)FX3U-4AD可進行4通道的電壓輸入(DC-10~10V)、或者電流輸入 (DC-20 ~ 20mA. DC4~20mA)o
3)FX3U-4AD可P對各通道分別指定電壓或者電流輸入。
4) BFM的數據傳輸速度比P前最多快4 ~ 5*倍。
5)實現了500 us/通道的高速A/D轉換。
6)FX3U-4AD具有數字濾波功能P及峰值保持功能等多種功能。
FX3U-4AD型模擬量輸入模塊
規格
|
FX3U-4AD項目
|
電壓輸入
|
電流輸入
|
|
模擬量輸入范圍
|
DCO ~ 10V(輸入電阻3001<0) 絕對最大輸入：-0.5V, +15V
|
DC4 ~ 20mA(輸入電阻250 Q) 絕對最大輸入：-2mA，+60mA
|
|
輸入特性
|
·可P混合使用電壓輸入和電流輸入。 ·不可P調整輸入特性。
|
|
有效的數字量輸出
|
12位二進制
|
|
分辨率
|
2.5mV(10Vx 1/4000)
|
8 m A((20-4)mAx 1/2000)
|
|
』合精度
|
±1%滿量程(0~10V:
±0.1V)
|
±1%(滿量程）(4 ~
20mA：±0.16mA)
|
|
轉換速度
|
約30ms(15ms
x 2通道)(在END指令處更新D8112/D8113)
|
|
隔離方式
|
可編程控制器間、各通道間不隔離
|
|
電源
|
從可編程控制器內部供電
|
|
輸入輸出占用點數
|
8點(與可編程控制器的最大輸入輸出點數無關）
|
|
適用的PLC
|
FXis(V2.00P上)、FXin(V2.001^、上)的PLC
|
|
適用的電線
|
AWG26(0.1288mm) ~ AWG16(1.309mm)
|
