原裝進口英國斯派莎克STAPS疏水閥無線監測系統---斯派莎克疏水閥檢測和診斷系統

一、簡介

STAPS 疏水閥無線監測系統能高效地監測和診斷蒸汽疏水閥的工作狀況，判斷疏水閥是否泄漏蒸汽或積水，以防止設備故 障，產品腐蝕及其他健康和安全隱患。使用非侵入式安裝技術，并結合2.4 GHz的無線網絡，使其成為蒸汽疏水閥監測的 理想解決方案。其適用于所有類型的蒸汽疏水閥，并能通過一個可調卡盤連接到最大DN100 (4”)的管道上。

二、優點

-連續監測所有疏水閥

-顯著減少能源和排放損失

-快速判斷故障位置

-通過軟件監測管理

-非侵入式安裝

–無需改變管道

-可適用于最大DN100 (4")的管道

-無需人為頻繁檢查疏水閥工作狀態

三、證書和認證

EMC 電磁兼容性認證 干擾度B級 和 工廠抗擾度. EN 61326-2-1: 2006 符合FCC 規則 CFR 47 (2011-10-1). EN 61326-2-3: 2006 符合IEC / EN 61010-1 2001 (第二版). CSA 22.2

產品結構圖如下：

四、相關設備

-轉發器. -筆記本電腦 / 臺式機 / 軟件. -接收器. -本地局域網.

上位機管理

-可快速查看全部蒸汽疏水閥狀態.

-任何故障報警.

-維護記錄及歷史數據查詢.

五、口徑和連接方式

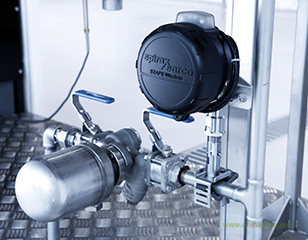

STAPS無線監測系統可通過一個可調節卡盤連接至最大DN100 (4")的管 道。檢測發射器可直接安裝或分體安裝.

六、如何工作?

檢測頭安裝在疏水閥的上游蒸汽管道上，接受疏水閥工作時的聲音信號。這個聲音信號通過2.4 GHz無線網絡被分類和傳遞至上位機。由 上位機來判斷疏水閥的工作狀態并計算蒸汽損失。 STAPS檢測頭由內置鋰電池供電，并與連接至上位機的接收器通訊。將檢測數據傳遞給上位機，并由上位機來進行疏水閥管理監測。 STAPS檢測頭，轉發器和接收器創建了一個網絡來相互通訊，傳輸蒸汽疏水閥數據至上位機。下圖是典型的網絡結構。

七、安全信息，安裝和維護

詳細信息請參考隨產品提供的安裝維修指南 (IM-P014-01)。

八、處理:

-鋰亞硫酰氯電池必須根據當?shù)胤ㄒ?guī)處理。需注意電池即使沒有電仍存在危害。 -壓電式傳感器應根據當?shù)靥幚矸结樳M(jìn)行處理。 處理該產品無其它環境危害。應根據當?shù)匮h(huán)使用規程來處理。

九、訂購說明

請先聯系斯派莎克安排現場預調研。
