Trueyard

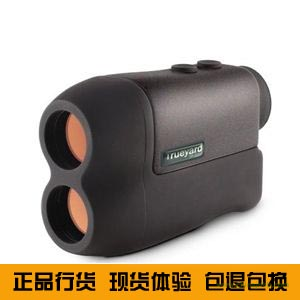

YP500H望遠鏡測距儀
超高精度測高測距儀
|
|
|
Trueyard圖雅得YP系列望遠鏡測距儀,是圖雅得2010年最新產品。其突出特點是，采用了圖雅得第三代TrueOptics多層鍍膜光學鏡頭、圖雅得最新的第二代PSDP并行同步差位處理器、更為體貼的人體工學外觀設計。讓XP系列產品有更為優秀的觀測效果和測量精度，并大大提高了測量環境的抗干擾性。同時產品外觀更體現時尚特性，更易于握持，更加適合長期使用。
借著其強大的技術研發背景，Trueyard圖雅得 YP500H有著卓爾不凡的領導特征。不但具有一般測距儀的測距功能，更開創性地可以同時測高和測角。即在觀察物體的同時，可測量在一定距離范圍內物體的斜線距離、直線距離、目標與測試點的相對高度、目標與測試點的俯仰角，并具有測量時間快、數據顯示直觀、耗電省，不使用時自動斷電等特點。
Trueyard圖雅得YP500H望遠鏡測距儀，是YP系列的中高級別機型，提供500米的測量距離。在測量精度，觀測效果采用了Trueyard的2010年最新科技技術。讓您真正擁有一款高精度易使用的測距儀。
|
|
|
|
|
|
|
|
|
900米測量距離：
Trueyard圖雅得YP500H望遠鏡測距儀可對15-900米的目標進行距離測量，滿足日常的測量需求。
|
|
25mm口徑鏡頭：
Trueyard圖雅得YP500H望遠鏡測距儀采用通用的25mm鏡頭。
|
|
|
|
|
|
|
|
6倍光學鏡頭：
Trueyard圖雅得YP500H望遠鏡測距儀鏡頭放大倍數為6倍，在600米測量范圍內您能清晰地看到測量對象。
|
|
兩種測量單位：
提供米/碼兩種測量單位顯示，方便使用。
|
|
|
|
|
|
|
|
第三代TrueOptics多層鍍膜光學鏡頭：
第三代TrueOptics鏡頭，凝聚了Trueyard幾十位工程師近兩年的心血，于2010年正式研發成功。第三代鏡頭具有更好的通光率，讓您的遠距離觀測更為得心應手。
|
|
外殼結構設計：
采用Rubber armor，堅固防撞，確保產品長期使用。人體工學外觀結構設計，易于握持，在戶外長期使用，您也會覺得得心應手。
|
|
|
|
|
|
|
|
最小的遠距離測距儀：
Trueyard一直致力打造客戶需求的產品。YP500H以超緊湊合理的內部構造，成為了世界上最小的遠距離測距儀。帶上YP500，您會覺得是如此的輕松自如，XP600必將成為您戶外長期使用的最佳工具。
|
|
一類激光，保證人眼安全：
以人為本，是Trueyard一直堅持的設計理念。產品的安全性是產品的根本。Trueyard半導體激光，屬于CLASS 1激光類，對人眼無任何傷害。您完全可以放心長期使用Trueyard測距儀產品。
|
|
|
|
|
|
|
|
第二代ILC抗干擾激光接收器：
Interference laser receiver（ILC）是Trueyard最新研發的激光接收設備，第二代具有更強的其抗干擾性。第二代ILC能大大提高在雨天霧天等惡劣天氣下的測距距離及測距精度。同時也能減少周圍環境對測距目標的影響，大大提高測距應用范圍。
|
|
PSDP并行同步差位處理器：
作為新一代的測距儀內部處理模塊，Trueyard獨特的PSDP并行同步差位處理器，突破傳統內部處理模塊的局限，根據激光反射原理，對光束反饋進行并行同步處理計算，進行差位處理。經過綜合計算，減少測量目標周邊物體影響，從而提高測量精度。
|
|
|
|
|
|
|
|
四種測量模式：
Trueyard望遠鏡測距儀提供獨特的四種測量模式：
1.標準：通用模式 。
2.RAIN：適合雨天測距。
3.REFL：適合薄霧天或水汽嚴重天氣測距。
4.>150：適合150米內有樹枝、電線桿等目標干擾測距儀
|
|
測高測角，多功功能：
在觀察物體的同時，可測量在一定距離范圍內物體的斜線距離、直線距離、目標與測試點的相對高度
|
|
|
|
|
|
|
YP500H望遠鏡測距儀詳細參數：
|
|
型號
|
YP500H
|
|
測距范圍
|
15-500m
|
|
測距精度
|
±1m
|
|
測距顯示
|
|
|
物鏡倍數
|
6倍
|
|
物鏡口徑
|
25mm
|
|
視野
|
1000m處為122m
|
|
物鏡類型
|
|
|
工作溫度
|
-20-50 ℃
|
|
使用濕度
|
《=80%
|
|
出瞳直徑
|
3.8mm
|
|
出瞳距離
|
12mm
|
|
激光類型
|
半導體一類激光測距(對人眼安全)
|
|
對焦方式
|
目鏡調焦
|
|
測距模式
|
標準、 RAIN、RELF、>150
|
|
電源
|
|
|
外形大小
|
|
|
凈重
|
180g
|
|
測高測角
|
顯示目標直線距離、目標斜線距離、目標高度、目標角度
|
|
|

測距望遠鏡的作用和特點
測距望遠鏡是一種望遠鏡加激光測距便攜式光電儀器，綜合了望遠鏡，激光測距的功能。具有測距精度高，測距時間短，距離顯示直觀，耗電省和自動斷電等優點。儀器的激光發射功率小，對人眼安全。不需要合作目標，可對任意目標測距，一起體積小，重量輕，便于攜帶。機內使用CR2-3V電池供電，購買和更換均很方便。測距儀廣泛適用于旅游觀光，工程高壓線作業，觀看體育比賽，高爾夫球場，野外狩獵，野營登山，戶外旅游等運動場所，是提高野外活動質量，測量目標距離和速度的好幫手。
測距儀使用過程中經常出現的誤區
相信大家都經常會聽到，有的使用者說“這臺測距儀廠家標1000米，但我們使用時為什么測不了這么遠呢”。
這種問題在測距儀行業是經常會提到的一個問題，其實這個問題，主要是由于使用者并不知道測距儀的原理，和廠家與使用者的溝通不到位造成的。
現在市場上的長距離激光測距儀，也就是我們常說的測距望遠鏡，是用脈沖激光原理開發的，利用激光光波往返所用時間來測算距離
，根據這種脈沖激光的特性，所以：
1、目標物體越大，反射回來的光波越多，越容易被機器接收，效果越好；
2、目標物體表面越平，反射回來的光波越多，越容易被機器接收；效果越好；
3、目標特體顏色越淺，對光波的反射效果越好，越容易反射回來更多的光波被機器接收；深色目標比較吸光，越深越會減少光波的
反射量，就夏天我們穿黑色的衣服在太陽下，因?yàn)楹谏容^吸光，會感覺比白色衣服在太陽下更熱的道理是一樣的。
4、如果空氣中霧蒙蒙，或是灰霾比較重，都會阻礙光波的返回量，影響測量距離，所以空氣質量越好，測量效果越好。
5、強光對測量的影響，使用脈沖激光原理設計的測距儀，必須使用的是905的波長，這種波長與太陽光線中的905波段相重合，如果
陽光強烈刺眼的情況下，會對返回光波造成干擾，也會減弱機器的量程。
圖雅得激光測距儀 使用說明
衷心祝賀您購買了圖雅得TRUEYARD SP系列激光測距儀。請?jiān)谑褂迷摦a(chǎn)品之前，仔細閱讀產品使用手冊。負責人應該確保所有使用人員閱讀并遵循此手冊。
1 概述：
TRUEYARD SP系列激光測距儀結合了普通望遠鏡和激光測距的功能，在觀察物體的同時，可測量在一定距離范圍內物體的距離。具有測量時間快、數據顯示直觀、耗電省，不使用時自動斷電等特點。
該測距儀激光發射功率小，對人眼安全；不需合作目標，可對任意物體測距；體積小、外形美、重量輕，便于攜帶；機內使用一節3V電池，更換方便。
該測距儀廣泛用于高爾夫球、打獵等體育、野外活動的距離測量；也廣泛用于電桿、橋梁和建筑工地的距離測量；還可用于一般的地形測量、倉儲測量等。
測高測角型并能測量物體的斜線距離、直線距離、目標與測試點的高度、目標與測試點的俯仰角，極大地方便您的戶外工作。
1 — 望遠鏡目鏡（境內距離顯示）
2 — 望遠鏡物鏡（激光發射物鏡）
3 — 激光接收物鏡
4 — MODE模式按鈕
5 — ON/ADJUST觸發按鈕
6 — 電池蓋
2 符號及功能：
2.1 瞄準標記: 在視場中心，用“+”表示，測距時用中心圓瞄準目標。
2.2 數據顯示：在視場正上方，三位數；無數據時顯示：“- - -”。
2.3 角度單位和距離單位：在視場右上方，用“DEGS”（度）、“MS”（米）、“YDS”（碼）表示。
2.4測量模式：
A. 普通型有著如下四種狀態：
（1）無字母顯示 - 標準狀態；
（2）“RAIN”—— 適用于下雨天測距,且目標距離>60m；
（3）“REFL”—— 適用于薄霧天或水氣嚴重天氣；
（4）“>150”—— 適用于150m內有干擾的目標（例如：電線、樹枝等），此時，被測目標必須大于150m。
B. 測高測角型則有如下四種狀態：
（1）無字母顯示（標準模式）---為目標的斜線距離；
（2）“BEELINE”---為目標的直線距離；
（3）“HIGH”---為目標的高度；
（4）“ANGLE”---為目標與測試點的俯仰角。
2.5 測距質量：在視場正下方，用“QUALITY ”表示，“ ”個數多，表示回波強，一般顯示6個，即可顯示距離，若不足6個，表示回波弱，不能顯示距離。
2.6 激光發射：視場左下方，用“LASER”表示，發射激光時，“LASER”閃爍。
2.7 電池欠壓：視場右下方，當顯示“BATT”時，表示電壓不足，須更換電池。
3 測量操作：
3.1 調節測距儀目鏡視度，使視場內的物體清晰。
3.2 點動“ON/ADJUST”按鈕，鏡內顯示“+”，將中心圓對準待測目標，“MODE”一般置于標準狀態，再次持續按下“ON/ADJUST”按鈕3秒鐘左右，目標距離顯示，若不使用15秒后自動關機。
3.3 為了可靠地測回目標，第二次按下“ON/ADJUST”按鈕時，可持續3秒以上，直至目標距離顯示，按下時間也不能太長，否則會顯示噪聲產生的小數。若3秒以后仍無距離顯示，說明目標回波質量差，此時顯示“---”。
3.4 每按“MODE”按鈕一次，即可改變模式（各模式用途見2.4條說明）。接通電源時，處于上一次的使用模式。
3.5 要進行距離單位轉換時，需按下“MODE”按鈕3秒以上。
4 測量效果：
測距儀的測距遠近與被測目標的性質、發射光束與目標表面的角度、以及天氣能見度有關。
一般來說，目標表面光滑、亮色、面積大，光束與目標表面垂直，天氣晴朗的情況下測的距離遠；目標表面粗糙、暗色、面積小，光束與目標表面傾斜，霧天的情況下測的距離近。
5 使用注意事項：
5.1不要用手擦拭玻璃表面，請用專用擦鏡布擦拭。外表面用柔軟的布擦拭。
5.2不要倒裝電池；長時間不使用時應取出電池。
5.3不使用時應存放在干燥的地方。
5.4應在溫度為-20℃～+40℃范圍內使用。
5.5 兩個按鍵不要同時使用。
5.6請不要私自拆卸和維修，以免損壞內部電路，否則不予保修。
|
