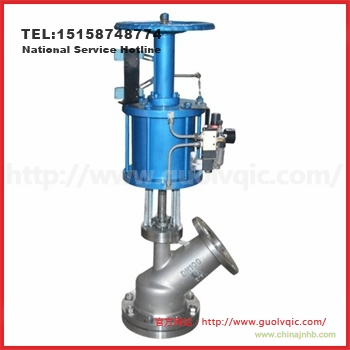

一、HG65-89手動帶氣動放料閥產品概述
HG65-89手動帶氣動放料閥主要用于反映器、儲罐及其他容器的底部排料，借助于底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。本產品可實現手動和氣動雙重操作，輕松轉動手輪，將切換手柄推移到(分)指示牌，即可進行氣動操作，當氣源進入電磁閥后，電磁閥自動開啟上(或下)輸氣口，電磁閥接通電源時，放料閥自動開啟，斷電時自動關閉，紅色按鈕為手動調試使用開關按鈕，當氣源進入氣缸上部時，將活塞推向下部，即關閉放料閥；當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至(合)指示牌，即可進行手動操作，轉動手輪，逆時針閥門開啟，順時針?lè)帕祥y關閉。
二、HG65-89手動帶氣動放料閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥 體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
2
|
閥 蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
3
|
閥 桿
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
4
|
閥 瓣
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
5
|
支 架
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
6
|
填 料
|
PTFE聚四氟乙烯、柔性石墨
|
|
7
|
墊 片
|
304+石墨
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
|
8
|
螺 柱
|
35CrMoA
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
9
|
螺 母
|
45
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
10
|
手 輪
|
可鍛鑄鐵、球墨鑄鐵、碳鋼
|
三、HG65-89手動帶氣動放料閥主要結構圖
尊敬的用戶！如果你需訂購我廠HG65-89手動帶氣動放料閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品有上展式手動帶氣動放料閥和下展式手動帶氣動放料閥兩種，咨詢時請?jiān)敿?xì)說明。咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/放料閥。
