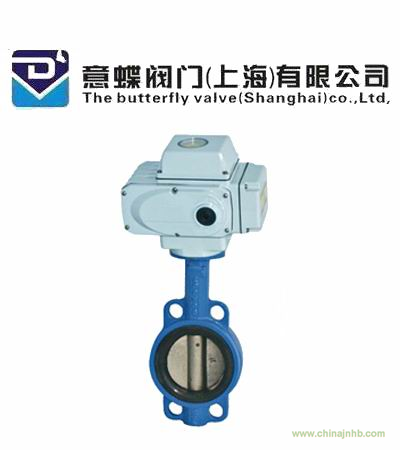

D943H電動蝶閥結構及性能簡介：
本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。
D943H電動蝶閥主要性能特點是：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有最佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
D943H電動蝶閥用途：
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體最佳裝置。
閥門選型：
蝶閥的品種復雜，往往都是同一種閥門功能，型號也不一致，尺寸不一樣，叫法也不完全一致。
尺寸標準按用處分：如化工部標準、石油標準、電站標準、美標、日標、德標等。
操作方式控制：手動、電動、氣動、液動、手輪等。
流體按介質分：如水、油、蒸汽、空氣閥等。
材質按原料分：如鑄鐵、鑄鋼、鍛鋼、不銹鋼、陶瓷、UPVC等。
連接接方式分：如內螺紋、法蘭、對夾、焊接、卡套、卡箍等。
有的按溫度分：如低溫閥、常溫閥、高溫閥等。
壓力按公稱分：≤1.6MPa為低壓閥、壓力2.5、4.0、6.4MPa為中壓閥、≥10MPa為高壓閥、超越100MPa為超高壓閥。
球閥按功能品種分主要有：
流體的工況：壓力及溫度
流體的性質：腐蝕性等
選用閥門的目的：關閉、調節、減壓、泄壓、節流、控壓等
D943H電動蝶閥主要連接及外形尺寸 ：
|
公稱通徑DN
|
結構長度L
|
外形尺寸（參考值）
|
連接（標準值）
|
參考
重量Dd343H
|
|
H
|
Dd943H
|
PN0.6MPa
|
PN1.0MPa
|
|
mm
|
inch
|
短
|
長
|
H3
|
A3
|
B3
|
D
|
D1
|
z- d
|
D
|
D1
|
z- d
|
|
50
|
2
|
108
|
150
|
112
|
530
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
5/2
|
112
|
170
|
115
|
530
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
565
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
600
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
640
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
705
|
300
|
315
|
165
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
200
|
775
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
945
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
250
|
1070
|
300
|
315
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
280
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
305
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
350
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
380
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
445
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
480
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
530
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
580
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
650
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
760
|
2640
|
785
|
863.
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
|
1400
|
56
|
530
|
710
|
850
|
2886
|
8410
|
890
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
3000
|
|
1600
|
64
|
600
|
790
|
1030
|
3156
|
810
|
890
|
1830
|
1760
|
40-369
|
1915
|
1820
|
40-48
|
4700
|
|
1800
|
72
|
670
|
870
|
1230
|
3421
|
830
|
930
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
6500
|
|
2000
|
80
|
760
|
950
|
1350
|
3685
|
850
|
940
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
8700
|
閥門包裝說明：
內包裝：每個產品都用塑料薄膜紙、氣泡袋等軟材料進行包裝；
中包裝：不同名稱、規格、型號都用規定紙箱包裝；
外包裝：為了保證運輸途中產品的安全，采用木箱。
訂貨流程：
用戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
A、結構長度
B、連接形式
C、公稱直徑、全通徑、縮徑、管道尺寸
D、運用介質及溫度、壓力范圍
E、試驗、檢驗標準及其他等要求。
產品承諾：
我廠所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外行業標準設計制造和檢查驗收并可根據用戶特殊要求冶煉和制造。
注:由于每款產品標準、尺寸、作用、原理、材質、壓力、溫度、連接、驅動以及規格不同，具體詳情可來電咨詢！
