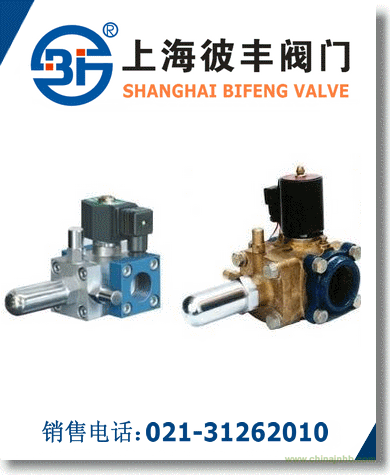

ZDF多功能電磁閥產品特點http://www.famen21.com/html/976.html
革除旁路隔離安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和維護。多功能電磁閥開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。多功能電磁閥開度可以調節最大和最小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。
ZDF多功能電磁閥結構原理
多功能電磁閥巧妙地將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿
還可用來預置電磁閥自動控制時的最大或最小流量。
ZDF多功能電磁閥技術參數
|
項目
|
說明
|
|
工作介質
|
空氣、煤氣、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液體
|
|
介質溫度℃
|
ZDFc：-10～50 ZDFd-40～60
ZDFz：0～150 ZDFk:-10～205
|
|
公稱壓力MPa
|
1.6
|
|
工作壓差MPa
|
0.04～1.6
|
|
電源電壓V
|
AC220其余規格可作特殊訂貨
|
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
額定流量系數Kv
|
2.8
|
5.0
|
8.5
|
12
|
18
|
28
|
40
|
64
|
99
|
250
|
420
|
660
|
|
泄漏量ml/min
|
0.9
|
1.5
|
1.5
|
3.0
|
3.0
|
4.5
|
6.0
|
9.0
|
17
|
27
|
45
|
74
|
|
功率VA
|
11
|
|
|
|
|
|
|
ZDF螺紋多功能電磁閥結構尺寸
|
DN
|
連接
|
H1
|
H2
|
L
|
W1
|
W2
|
|
形式
|
尺寸
|
普通型
|
防爆型
|
|
15
|
內螺紋
|
G1/2
|
23
|
82
|
147
|
76
|
23
|
133
|
|
20
|
G3/4
|
23
|
82
|
147
|
76
|
23
|
133
|
|
25
|
G1
|
28
|
85
|
152
|
92
|
28
|
136
|
|
32
|
G11/4
|
34
|
90
|
157
|
107
|
34
|
150
|
|
40
|
G11/2
|
43
|
102
|
168
|
148
|
43
|
195
|
|
50
|
G2
|
46
|
105
|
173
|
160
|
46
|
202
|
ZDF法蘭多功能電磁閥結構尺寸
|
法蘭
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
220
|
280
|
335
|
405
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
240
|
295
|
355
|
|
n-d
|
4-φ12
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
|
L
|
90
|
115
|
125
|
140
|
165
|
190
|
265
|
310
|
350
|
450
|
600
|
800
|
|
W
|
133
|
133
|
136
|
150
|
195
|
202
|
253
|
305
|
356
|
295
|
390
|
525
|
|
H
|
82
|
83
|
85
|
90
|
102
|
105
|
162
|
181
|
209
|
393
|
443
|
450
|
