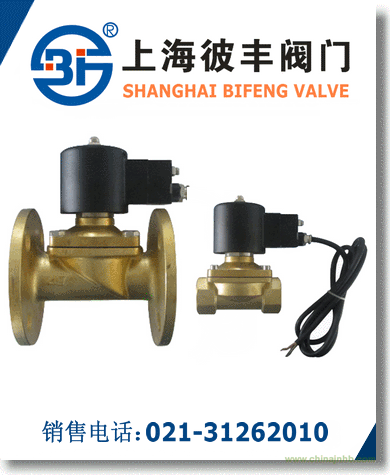

先導式電磁閥產品介紹http://www.famen21.com/html/224.html
先導式電磁閥是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。不銹鋼先導活塞式電磁閥用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、食品、醫療、清洗設備、管道介質自動化控制等領域。
先導式電磁閥主要技術參數
原理結構：先導式
控制方式：常開、常閉、自保持
閥體材質：鑄鋼、不銹鋼304、316
閥芯材質：不銹鋼304
壓力范圍：0.1~10Mpa
溫度范圍：（--200、-100、-50）～（+120、+200、+300）℃
工作環境溫度：-10-+50℃
-40-+80℃
線圈工作溫度：<+50℃、<+85℃
適用介質：氣、水、油、蒸汽、燃?xì)?、腐蝕性流體
電源電壓：DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接線方式：接線座式、引線式、插頭式
介質粘度：小于50CSt
（大于50時需定制）
連接方式：法蘭、內螺紋、外螺紋、卡套
泄 漏 量：零
先導式電磁閥工作原理
常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
備注：
1、先導式電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），我們這邊的電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。
2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。
這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。
