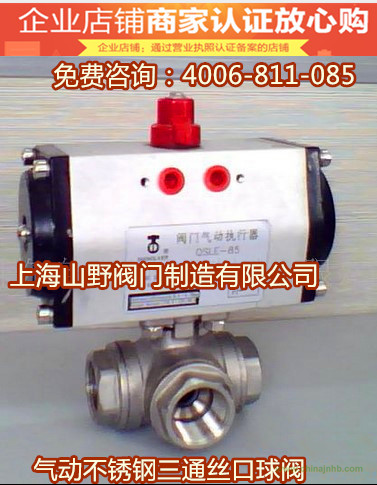

Q614/615F氣動內螺紋三通球閥技術參數
氣缸選配：GTD/GTE、AT/SR
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度：標準型為-20℃-+80℃、低溫型-40℃-+80℃、高溫型-20℃-+160℃
氣源壓力：雙作用2～8bar、單作用3～7bar
Q614/615F氣動內螺紋三通球閥附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
Q614/615F氣動內螺紋三通球閥球閥標準規范
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢 驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
Q614/615F氣動內螺紋三通球閥球閥參數：
公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
連接方式：螺紋（L型、T型）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體（W·O·G）
Q614/615F氣動內螺紋三通球閥詳細介紹：
★氣動執行器表面經陽極氧化處理，齒輪齒條結構，
★有開關兩個位置+/-5°行程調節
★NAMUR標準氣源接口，可與電磁閥直接連接
★三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便
★三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。
★雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求
技術規范
設計依據 GB標準 ANSI標準 設計標準 GB/12237 ANSIB16.34 連接尺寸 GB/9113、JB/T79 ANSIB16.5 試驗和檢驗 JB/T9002 API598
※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表
序號 零件名稱 材質 1 接頭 不銹鋼 CF8、CF8M 2 閥座 PTFE 3 球體 不銹鋼 304、316 4 墊片 PTFE 5 閥體 不銹鋼 CF8、CF8M 6 螺栓 不銹鋼 304 7 閥桿 不銹鋼 304、316 8 墊片 PTFE 9 填料 PTFE 10 壓蓋 不銹鋼 304、316 11
