產品簡介
彈性座封閘閥，可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
詳細介紹

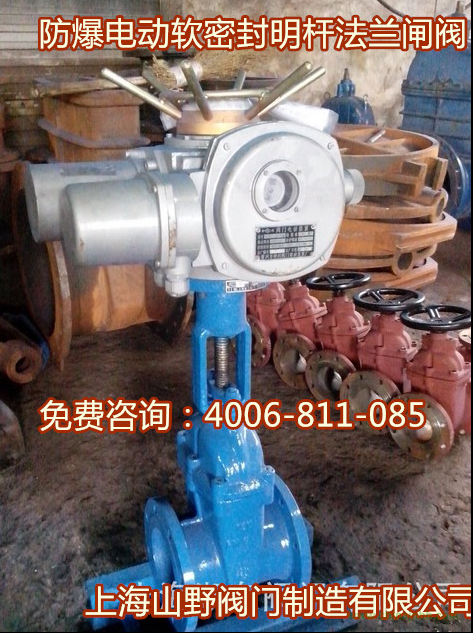

Z945X 電動彈性座封閘閥
產品概述
彈性座封閘閥，可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
Z945X 彈性座封閘閥壓力試驗
|
公稱壓力
PN (MPa)
|
強度試驗
|
水密封/上密封試驗
|
氣密封試驗
|
|
1.5* PN (MPa)
|
1.1* PN (MPa)
|
0.5-0.7 (MPa)
|
|
1.0
|
1.5
|
1.1
|
0.6 MPa
|
|
1.6
|
2.4
|
1.8
|
|
2.5
|
3.8
|
2.8
|
Z945X彈性座封閘閥主要零部件材料明細表
|
序 號
|
零件名稱
|
材質
|
|
1
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
2
|
閘板
|
球墨鑄鐵外覆三元乙丙或丁腈橡膠
|
|
3
|
閥桿
|
不銹鋼
|
|
4
|
閥蓋
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
5
|
支架
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
6
|
電動頭
|
按用戶要求
|
Z945X 彈性座封閘閥主要零技術參數
|
公稱壓力：1.0～2.5MPa
|
工作溫度:0～80℃
|
法蘭標準:GB/T17241.6 GB9113
|
|
公稱通徑：50～400mm
|
適用介質:水等
|
試驗標準:GB/T13927 API598
|
Z945X 彈性座封閘閥主要連接外型尺寸: (單位:mm)
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
H (全開)
|
732
|
775
|
820
|
870
|
915
|
1005
|
1110
|
1263
|
1360
|
1550
|
1610
|
1900
|
1938
|
2120
|
