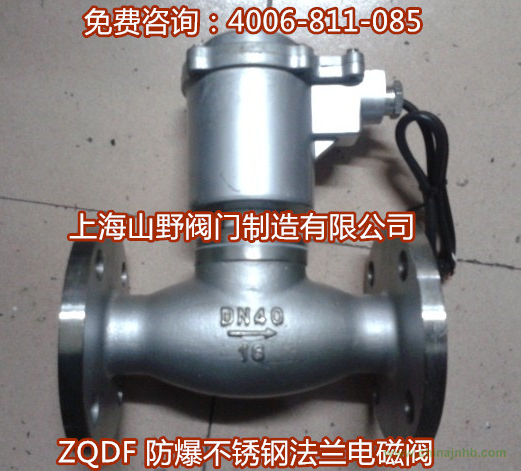

一ZQDF的用途與特點:
ZQDF(Y)蒸汽(液用) 電磁閥 是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉 閥門 ，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列 電磁閥 產品可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
二、 蒸汽電磁閥 型號說明
三、 蒸汽
電磁閥 產品特點
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷北水是影響 蒸汽電磁閥 動作的重要因素，本閥則不受冷凝水影響。
四、 蒸汽電磁閥 結構與原理
本閥為分步動作直接 先導式電磁閥 ，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開 電磁閥 ，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座， 閥門 關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
五、 蒸汽電磁閥 主要技術參數
|
型號
|
ZQDF-1
|
ZQDF-2
|
ZQDF-3
|
ZQDF-1Y
|
ZQDF-2Y
|
ZQDF-3Y
|
|
公稱壓力MPa
|
1.6
|
|
工作壓差MPa
|
DN15～50
|
0～1.6
|
|
DN65～100
|
0.05～1.6
|
|
介質種類
|
煤氣、空氣等
|
飽和蒸汽
|
過熱蒸汽或高溫氣體
|
水油液體
|
熱水、油
|
油
|
|
介質溫度℃
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
泄漏量m1/min
|
按JB/T7352-94·F規定
|
|
功耗
|
AC≤70VA DC≤60W
|
|
防爆標志
|
dIIBT4
|
|
防爆證編號
|
CE991010
|
|
出線口接頭
|
內螺紋M20×1.5
|
|
環境溫度
|
-40～+60℃
|
六、 蒸汽電磁閥 外形尺寸及連接形式表
|
公稱通徑
DN
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭連接
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
N-d
|
|
15
|
148
|
92
|
1/2
|
176
|
130
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
20
|
148
|
92
|
3/4
|
181
|
150
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
25
|
148
|
110
|
1
|
210
|
160
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
182
|
120
|
11/4
|
221
|
180
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
182
|
140
|
11/2
|
230
|
200
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
192
|
162
|
2
|
252
|
230
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
|
|
|
265
|
290
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
|
|
|
276
|
310
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
100
|
|
|
|
373
|
350
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
