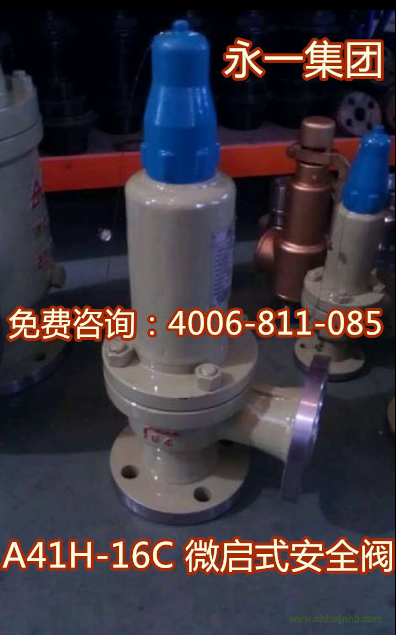

A41H-16C安全閥的主要用途及特點:
A41H彈簧微啟封閉式安全閥適用于工作溫度≤PREFIX = ST1300℃的石油氣、空氣、水等介質的設備或管路上。a41y-p/r型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按jb/t……94/系列
安裝說明
1、A41H彈簧微啟封閉式安全閥必須垂直安裝，并直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、A41H彈簧微啟封閉式安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。
結構簡述
1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。
主要零部件材料
|
no
|
零件名稱
|
a41h-c/ka41y-c材料
|
a41y-p/ka41y-p材料
|
a41y-r/ka41y-r材料
|
|
1
|
閥體
|
wcb
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
2
|
閥座
|
zg2cr13/1cr18ni9ti
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
3
|
調節圈
|
zg2cr13/1cr18ni9ti
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
4
|
閥瓣
|
2cr13/1cr18ni9ti
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
5
|
導向套
|
zg2cr13/1cr18ni9ti
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
6
|
閥蓋
|
zg230-450
|
zg230-450
|
zg230-450
|
|
7
|
彈簧
|
50crva
|
50crva包覆氟塑料
|
50crva包覆氟塑料
|
|
8
|
閥桿
|
2cr13
|
2cr13
|
1cr18ni12mo2ti
|
|
9
|
調整螺桿
|
45
|
2cr13
|
2cr13
|
|
10
|
保護罩
|
zg200-400
|
zg200-400
|
zg200-400
|
|
|
密封面材料
|
堆焊d507
|
堆焊co基硬質合金
|
