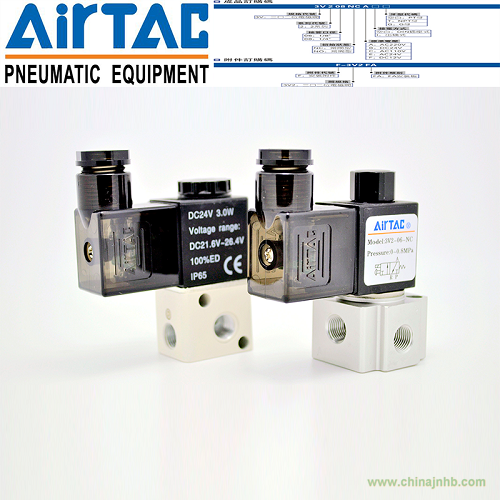

三口二位電磁閥3V2-08、3v2-06
3V2系列電磁閥（三口二位）3V206，3V208
品牌介紹/ Brand introduction
亞德客是全球知名專業生產各類氣動器材的大型企業集團，致力于向客戶提供滿足其需求的氣動控制元件、氣動執行元件、氣源處理元件、氣動輔助元件等各類氣動器材、服務和解決方案，為客戶創造長期的價值和潛在的增長。
特點/ Characteristics：
1.直動式常閉型，換向靈敏；
2.無需加油潤滑；
3.可多閥集成使用，節省安裝空間；
4.附設手動裝置，利于安裝調試；
5.有多種標準電壓等級可供使用。
亞德客選型注意事項/ AIRTAC model selection：
1. 正確理解和應用換向中位停止功能
用三位中封式或中壓式換向閥進行氣缸（雙軸或雙軸可調）活塞中間停止的場合，由于空氣是可壓縮性的，想達到正確精密的位置是困難的。另外，閥和氣缸不能保證無泄漏，故不能長時間保持在中間停止位置。想長時間保持在停止，應采用其他方式。
2.重視閥集裝時可能產生的背壓對系統的影響
閥集裝使用的場合，要注意背壓造成執行元件的誤動作，特別是使用三位中泄式換向閥的場合和驅動單作用氣缸的場合更應注意。擔心有這種誤動作的場合，必須單獨進行排氣。
3. 充分考慮換向閥與氣缸之間的殘壓釋放
考慮到系統檢查需要，應設置殘壓釋放的機能。特別是使用三位中封式氣閥場合，必須單獨進行排氣
4. 雙控閥的瞬間通電、通氣
常規的雙電（氣）控閥具有記憶功能（三位置閥除外），在瞬時通電的場合，其通電時間應該是0.1S以上。以確保閥已經換向。
5.最低供氣壓力的使用
對于內部先導式閥需要考慮其最低使用壓力要求，直動式或外部先導式不受最低使用壓力限制。
6.真空條件下使用
如果閥用于真空切換的場合，應才去防止灰塵從吸盤吸入的措施，而且在真空條件下使用應選用直動式或外部先導式換向閥。
規格/Spec：
規格
|
型號
|
3V206
|
3V208
|
|
工作介質
|
空氣（經40μM以上濾網過濾）
|
|
動作方式
|
直動式
|
|
接管口徑
|
PT1/8
|
PT1/4
|
|
位置數
|
三口二位
|
|
有效截面積
|
3.2mm（Cv=0.18）
|
3.4mm（Cv=0.19）
|
|
潤滑
|
不需要
|
|
使用壓力范圍
|
0～0.8MPa（0～114pas）
|
|
保證耐壓力
|
1.5MPa（215pas）
|
|
工作溫度 ℃
|
-20～70
|
|
本體材質
|
鋁合金
|
電性能參數
|
項目
|
具體參數
|
|
標準電壓
|
AC220V、AC110V、AC24V、DC24V、DC12V
|
|
使用電壓范圍
|
AC: ±15% DC: ±10%
|
|
耗電量
|
AC:7VA DC:7W
|
|
保護等級
|
IP65(DIN40050)
|
|
耐熱等級
|
B級
|
|
接電形式
|
DIN插座式、出線式
|
|
勵磁時間
|
0.05秒以下
|
|
最高動作頻率
|
10次/秒
|
安裝與使用/ Installation and operation：
1、使用前注意檢查組件在運輸過程中是否損壞，然后安裝；
2、安裝時請注意氣體流動方向及接管牙型是否正確。使用介質必須經過40μM濾芯過濾；
3、請注意安裝條件是否符合技術要求（如電壓、動作頻率、工作壓力、使用溫度范圍等，）然后安裝使用；
4、安裝時注意氣體流動方向，P位進氣口、A（B）位工作口、R(S)位進氣口；
5、盡量避免在震動的環境下使用，并注意低溫下的防凍措施；
6、連接管路時，注意止泄帶纏繞不可超過接口牙端面，注意清除管路接頭內的粉塵、鐵屑等臟物，避免雜質或異物進入閥體內；
7、請注意防塵，建議排氣口安裝消聲器或消聲節流閥。拆下不用時應在進、出氣口裝防塵套。
8、整機調試時，建議先用手動裝置調試，然后再通電調試。
訂貨型號/Order model：
|
3V1-M5
|
3V1-06
|
3V110-06
|
3V110-M5
|
3V120-06
|
3V120-M5
|
3V210-06
|
|
3V210-08
|
3V220-06
|
3V220-08
|
3V310-08
|
3V310-10
|
3V320-08
|
3V320-10
|
|
4M110-06
|
4M120-06
|
4M210-06
|
4M210-08
|
4M220-06
|
4M220-08
|
4M310-08
|
訂貨碼/ Model selection：
|
3V
|
2
|
08
|
NC
|
A
|
□
|
□
|
|
規格代號
|
系列代號
|
接管口徑
|
初始狀態
|
標準電壓
|
接電方式
|
牙型代碼
|
|
3V:三口二位電磁閥
|
2.2系列
|
06：1/8
08：1/4
|
NC:常閉型
NO：常開型
|
A:AC220V
B:DC24V
C:AC110V
E:AC24V
F:DC12V
|
空白：DIN插座式
I：出線式
|
空白：PT牙
T:NPT牙
G:G牙
|
附件訂購碼/ enclosure：
|
F
|
3V2
|
FA
|
|
附件代碼
|
閥規格
|
附件類別
|
|
F“安裝附件
|
3V2：三口二位電磁閥
|
FA：FA安裝板
|
