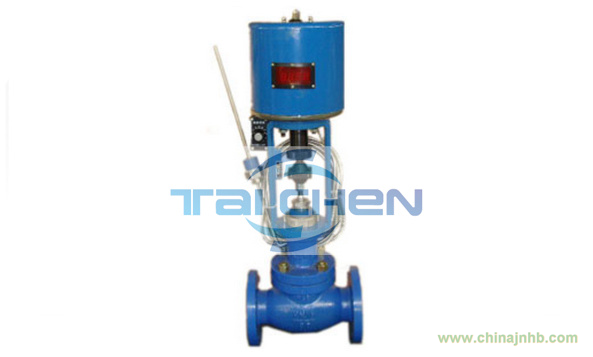

ZZWPE型自力式電控溫度調節閥
詳細內容
|
型號
|
ZZWPE型
|
口徑
|
DN15-200mm
|
|
壓力
|
1.6；4.0MPa
|
材質
|
-
|
■ 用途與特點
ZZWPE型自力式電控溫度調節閥(適用于較大口徑及導熱油控制)，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
■ 結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
加熱型調節閥的結構與原理，見附圖示：
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制．從而達到控溫目的。
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
■ 主要參數與材料
1、主要參數表
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
公稱壓力PN(MPa)
|
1.6 4.0
|
|
流量能力(m3/h)
|
5
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
|
溫度調節范圍(℃)
|
0～120 ： 100～250
|
|
調節精度(℃)
|
±1 ～ ±5
|
|
使用介質
|
蒸汽、水、油、氣體
|
|
允許泄漏量
|
硬密封
|
10-4×閥額定容量
|
|
軟密封
|
“ 0 ”
|
|
毛細管長度
|
3m、5m、10m
|
|
溫包扦入深度
|
270、430、630
|
|
螺紋接口
|
?″ 1″
|
