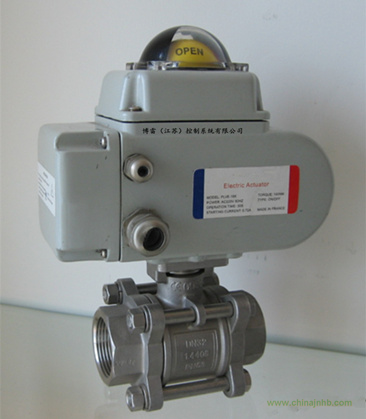

Q911F-DN25電動三片式球閥 概述:
電動三片式球閥分為整體式（一片式）、兩段式及三段式。閥體采用精密鑄造先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。帶國際標準ISO支架平臺和鎖定裝置。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
Q911F-DN25電動三片式球閥 參數:
|
電動閥門接線圖及控制原理點這里
|
|
電動執行器
|
普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA
|
|
防爆電動執行器
|
EX dⅡBT4 EX d11 CT6
調節型、開關型
|
|
電壓
|
AC220V AC110V AC380
DC12V DC24V DC110V
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
連接方式
|
螺紋式
|
|
閥體結構
|
三塊式、二片式、一片式
|
|
閥體材質
|
304、316、316L
|
|
閥板材質
|
304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|
Q911F-DN25電動三片式球閥 零部件材質:
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
|
Q911F-DN25電動三片式球閥 尺寸數據:
|
通徑
|
英寸
|
尺寸
|
|
|
L
|
D1
|
D2
|
H
|
L1
|
D3
|
D4
|
H1
|
DN
|
|
8
|
1/4
|
75
|
10.6
|
14.2
|
42
|
70
|
18
|
10.6
|
42
|
螺紋標準
NPT
BSP
PT
DIN
|
|
10
|
3/8
|
75
|
12.7
|
17.8
|
42
|
70
|
18
|
12.7
|
42
|
|
15
|
1/2
|
75
|
15
|
21.8
|
42
|
75
|
22
|
15.8
|
42
|
|
20
|
3/4
|
80
|
20
|
27.3
|
49
|
90
|
28
|
20.9
|
49
|
|
25
|
1
|
90
|
25
|
34
|
58.5
|
100
|
34
|
26.7
|
58.5
|
|
32
|
1 1/4
|
110
|
32
|
42.8
|
63
|
110
|
43
|
35.1
|
63
|
|
40
|
1 1/2
|
120
|
38
|
48.9
|
71
|
125
|
50
|
40.9
|
71
|
|
50
|
2
|
140
|
50
|
61.4
|
78
|
150
|
61
|
52.5
|
78
|
|
65
|
2 1/2
|
185
|
63.5
|
74
|
100
|
190
|
76
|
62.7
|
100
|
|
80
|
3
|
205
|
76
|
90
|
109
|
220
|
92
|
78
|
109
|
|
100
|
4
|
240
|
100
|
115.4
|
140
|
270
|
115
|
102.4
|
140
|
