一、Q915F（L型）電動三通內螺紋球閥簡介：
電動三通內螺紋球閥是由DSR系列角行程電動執行器及內螺紋三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通內螺紋球閥以220V單相交流電為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。
兩閥座密封電動三通內螺紋球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋電動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。電動三通內螺紋球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、Q915F（L型）電動三通內螺紋球閥特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

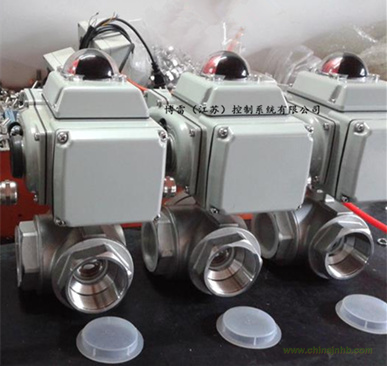

三、Q915F（L型）電動三通內螺紋球閥產品實拍：
四、Q915F（L型）電動三通內螺紋球閥主要性能規范：
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
|
氣密試驗
|
0.4～0.7MPa
|
五、Q915F（L型）電動三通內螺紋球閥主要技術參數：
1、閥體
|
閥體形式
|
三通內螺紋精鑄閥體
|
|
公稱通徑
|
DN15～50mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa
|
|
連接形式
|
螺紋式(適用于1/2"～2")
|
|
壓蓋型式
|
螺母旋緊式
|
|
密封填料
|
V型聚四氟乙烯填料、PPL高溫密封材料
|
2、閥內件
3、執行機構
|
執行器型號
|
DSR、3810R、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
4、流向圖：
5、閥門控制方式
電動三通內螺紋球閥分L型和T型，介質流通方向見上圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四個閥座結構。
六、Q915F（L型）電動三通內螺紋球閥主要性能指標：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
七、Q915F（L型）電動三通內螺紋球閥主要零件材料：
|
連接方式
|
內螺紋連接
|
對焊連接
|
|
零件名稱
|
閥體閥蓋
|
WCB
|
CF8(304)
|
CF8M(316)
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
球體、閥桿
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
|
密封圈、填料
|
增強聚四氟乙烯、對位聚苯
|
|
適用工況
|
適用介質
|
水、蒸汽
、油品等
|
硝酸等腐
蝕性介質
|
醋酸等腐
蝕介質
|
水、蒸汽
、油品等
|
硝酸等腐
蝕性介質
|
醋酸等腐蝕介質
|
|
適用溫度
|
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)
|
八、Q915F（L型）電動三通內螺紋球閥主要外形尺寸：
|
通徑DN
|
英寸"
|
連接尺寸
|
|
mm
|
inch (G)
|
L
|
L1
|
H(配HQ)
|
H(配HR)
|
A(配HQ)
|
A(配HR)
|
|
10
|
3/8
|
60
|
30
|
260
|
130
|
265
|
161
|
|
15
|
1/2
|
72
|
36
|
265
|
130
|
265
|
161
|
|
20
|
3/4
|
85
|
42
|
280
|
135
|
265
|
161
|
|
25
|
1
|
91
|
46
|
290
|
139
|
265
|
161
|
|
32
|
11/4
|
110
|
55
|
310
|
158
|
265
|
197
|
|
40
|
11/2
|
122
|
61
|
340
|
165
|
265
|
197
|
|
50
|
2
|
145
|
72
|
360
|
202
|
265
|
197
|
