描述

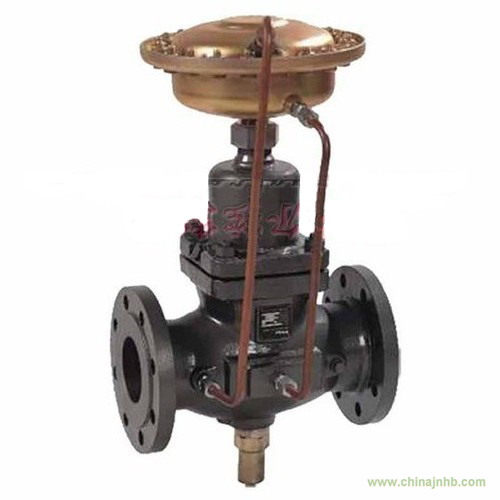

美國進口（FRANK）品牌自力式流量調節閥由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成,是一種依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置

特點

集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統;

無需外加驅動能源的節能型自控系統;

結構簡單．維護工作量小；

設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；

指揮操作型較直接作用型動態響應快。精度高，可調比大；

閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

用途

自力式流量調節閥亦稱流量限制器，主要應用于流量控制的管道系統，包括城市供熱、供暖系統的中心站流量控制，各分站流量控制系統，以及各自控制系統的流量、石油、化工、冶金、輕工等工業部門對液體、氣體和蒸汽等介質的流量控制。

技術參數

公稱通徑: 1/2”-8’’;

公稱壓力(MPa):1.6-4.0;

工作溫度(℃):≤140、硬密封配隔離罐≤200、配隔離罐加長件≤200;

壓力平衡元件:波紋管、滾動膜片;

法蘭標準:ANSI、JIS、DIN、GB、JB(特殊可按用戶提供);

閥體材質:鑄鐵、鑄鋼、鑄不銹鋼;

閥芯材質:不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈;

控制精度:±5％;

允許泄漏量（在規定試驗條件下）:

軟密封:4×10-4額定容量;

硬密封:(DN15～50=10氣泡/min) (DN65～125=20氣泡/min)( DN150～250= 40氣泡/min);
