描述--

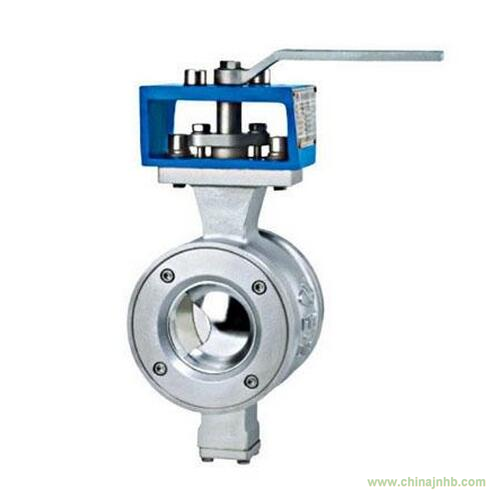

美國進口（FRANK）品牌V型球閥其結構采用偏心楔緊原理,通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

特點--

1.采用圓柱形彈簧預截的帶補償性可動金屬閥座結構，密封性能可靠。球芯一閥座不會產生卡阻或脫離，使用壽命長。

2.球芯上的V形切口與金屬閥座之間具有剪切的作用，特別適用于高粘度、含纖維、固體顆粒及槳料等

介質。結構制造紙工業的紙漿顯得尤為優越。

3.閥門的流量大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有僅近似等百分比的流量特性、可調范圍大，最大可調比為100:1.還具有精確調節與可靠定位的功能。

4.采用彈簧加載的可動閥座結構，防止了球芯與閥座發生卡阻或脫離等問題，密封可靠，使用壽命長

5.全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔。

典型應用--

V型球閥是一種球芯帶有V形缺口的旋轉式切斷閥，廣泛應用于石油、化工、造紙、冶金、水處理等工業部門，對管道內介質進行調節或切斷，它流量系數大，閥座帶有增能環，可調節密封力，確保密封。

參數

公稱壓力:PN1.6~4.0MPa

使用溫度:常溫-20~120℃;中溫:-20~250℃;高溫:-20~425℃

閥體材料:WCB, CF8, CF8M, CF3M

閥桿:2Cr13, 304, 316

回轉角度:90°

閥座:PTFE, 0CrI ,7Ni4Cu4Nb

閥芯材料:CF8, CFBM, CF3M

基本誤差：≤1.5%

回差：≤1.5%

死區：≤0.5%
