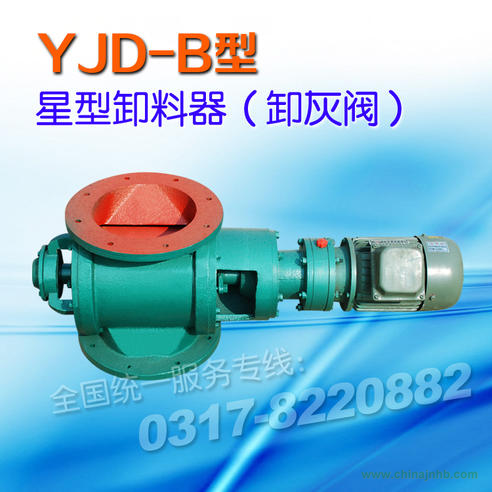

YJD-B系列卸料裝置，又名電動卸灰閥、電動鎖氣閥，它由電機、齒差行星減速機（X）或針輪擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。本裝置是除塵設備，輸送、排灰、鎖風和其他設備給料的主要設備，適用于粉狀物料、顆粒狀物料。安裝尺寸與各種除塵器相一致，為環保、礦山、冶金、化工、糧食、化學等工業工作原理編輯
一、星型卸料器[1] 常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統， 星型卸料器可以均勻， 連續地向輸料管供料。以保證氣力輸出管內的氣、固體比較穩定， 從而使氣力輸送能正常工作， 同時，又能將卸料器的上、 下部氣壓隔斷而起到鎖氣作用。 因此，星型卸料器是氣力輸送系統中常用的重要部件。
二、當上部料倉的物料靠自重落下充填在葉片之間的空隙中， 隨葉片的旋轉而在下部卸出。因此，星型卸料器可以定量而連續地卸料。
三、星型卸料器可以用在收集物料系統中，作為料倉的卸料器。星型卸料器是目前國內最先進的卸料裝置， 常用在除塵系統中作為除塵系統的重要設備之一。它特別適用于粉塵， 小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等工業行業的工程項目擇優選用。
四、耐溫型它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接。減速機和卸料器殼體有一定的距離。
星型卸料器組成及別稱 通常星型卸料的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成，星型卸料器又稱旋轉給料器，鎖氣閥，星型卸灰閥，星型下料器，[1] 等名稱。
在生產中的應用編輯
星型卸料器可以用在收集物料系統中,作為料倉的卸料器,星型卸料器目前國內最先進的卸料裝置,常用在除塵系統中作為除塵系統的重要設備之一,它特別適用于粉塵,小顆粒物料深受環保,冶金,化工,糧食,水泥,筑路,干燥設備等工業行業的工程項目擇優選用.
星型卸料器的特點：1, 結構緊湊,造型美觀,使用方便。2, 運轉平穩,噪音低。3, 由于軸承,齒箱離開殼體一段距離,對于高溫,潤滑都有較大改善。4, 可按用戶要求設計制造。5, 產品在出廠前,以注有針輪擺線減速機專用潤滑脂,請定期檢查加油。星型下料器常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統,星型卸料器以均勻, 連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料器的上,下部氣壓隔斷起到鎖氣作用.因此,星型卸料器是氣力輸送系統中常用的重要部件.
星型卸料器分類編輯
星型卸料器[1] 分普通型,耐壓型,耐高溫型三大類。
耐壓型:它采用封閉型轉子,可以廣泛用在吸送式,壓送式氣流輸送系統和負壓輸送設備上,它可以保證輸送管內的氣流壓力不泄漏,能夠安全的輸送和收結物料,所以在這方面稱為萬鎖氣機,它不但可以耐壓,同時兼?zhèn)淦胀ㄐ凸δ?/span>.
耐高溫型:根據物料輸送和下料口的溫升不同因?yàn)闇刭|(zhì)對機體膨脹有影響,以及對軸承和油封系統不利。
普通型:可以用在80度以下及常溫的通常物料上,它可以連續均勻向輸料管內供料,而在系統和分離收塵部,它又可以作為卸料器功能.
星形卸料器使用范圍及其優點編輯
星形卸料器裝置是除塵設備排灰、送風和其它設備給料的主要設備， 星形卸料器適用于粉狀物料和顆料狀物料。為環保、冶金、化工、糧食、食品等工業部門廣泛應用。[1]
星型卸料器(亦稱剛性輪給料機,星型下料器,關風器,旋轉給料機等)被廣泛應用于建材,冶金,化工,電力等部門作為各類除塵設備的灰斗卸料裝置,它依靠物料的重力作用及給料機工作機構的強制作用,將倉內的物料卸出并連續均勻地喂人下一裝置中去.也可作為各種磨機,烘干機,料倉等設備的給卸料裝置,適用于干燥粉狀和小顆狀物料.根據需要的卸料量生產的有各種型號的卸灰閥最小是YJD-02型常用的是YJD-06型及YJD-16型。
卸料裝置分三部分，電機、擺線針輪減速與轉龍式卸灰閥，
（1）通過采用行星轉動原理，輸入輸出軸在同一軸線上，而且有與電機直聯一體的獨特性，因而結構緊湊造型美觀新穎、體積小、重量輕。
（2）密封性能優越、給料均勻穩定、卸料運行平穩、噪聲低、故障少、使用壽命長、耐磨性高。
（3）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
（4）過載能力強，耐沖擊慣性力小，適用于起動頻繁和反正轉。
（5）根據用戶需要配置特殊專用電機，如防爆、調頻、調速、船用電機等，以滿足用戶特殊要求。在材質上也可根據用戶需要進行特殊加工，如耐高溫、耐腐蝕、不銹鋼、柔性葉片、防爆葉輪等。
使用注意事項編輯
1、 星型卸料器使用前，檢查減速機內潤滑油的數量和油的種類，運行一個月后更換新油，以后每年換油一次。
2、 連接氣源接口，同時檢查該接口是否被異物堵塞，要保證接口干凈暢通；
3、 星型卸料器使用前，一定要確信轉子的旋轉方向?yàn)轫槙r(shí)針（從減速機伸出軸端看，與鏈輪罩殼上箭頭一致）；
4、 星型卸料器使用前，打開鏈輪罩殼檢查鏈條的張緊度，在運行過程中應定期檢查；同時給鏈條和鏈輪加涂合適的潤滑脂；
5、 在卸料器整個使用過程中，調整減壓閥使密封處壓力要大于閥體內物料壓力0.05MPa為宜，該氣體為無油、干燥的壓縮空氣；
6、 在星型卸料器整個使用過程中，密封處氣源始終存在，只有在確信該閥停運以后，才可以關閉該氣源；[2]
常見故障編輯
一、星型卸料器在運輸及安裝過程中，應保持平穩、避免碰撞、以至造成殼體斷裂變形等。
二、本機在出廠前減速機已注足潤滑油0號潤滑脂，卸灰閥已注足鋰基潤滑脂，投入使用后6-10個月內，傳動及軸承部件應補充或更換油脂，若在環境溫度高，潮濕或空氣中灰塵過多時，應適當縮短換油時間。
三、在使用過程中，如設備出現沿軸向漏風、漏灰等現象，可堅固壓料蓋即可。
四、在運轉過程中，避免因物料顆粒大，粘接力強引起的設備超載運轉，或除塵器中遺貿異物造成的設備卡殼或電機短路導致設備或損壞，建議用戶及時栓查并加裝過載保護裝置。
五、本機適用于連續工作制，允許正反向運轉。
六、卸料器輸出軸與輸入軸與其它零件配件時，不允許直接、錘擊、以防損壞。
