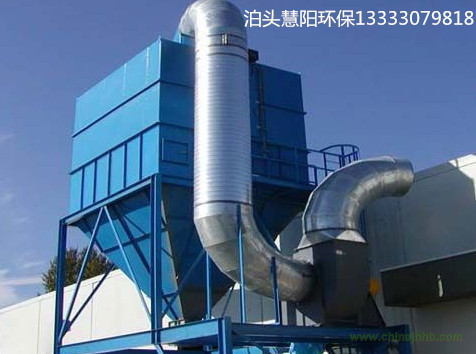

UF單機袋式收塵器的基本結構由風機、箱體、灰門三個部件組成，各部件安裝在一個立式框架內，結構極為緊湊。

UF單機袋式收塵器各部件的結構特點如下：

    1.風機部件采用通用標準風機，便于維修更換，并采用隔震設施，噪聲?。?

    2.濾料選用的是“729”圓筒濾袋，過濾效果好，使用壽命長：

    3.清滅機構是采用電動機帶動邊桿機構，使濾袋抖動而清除濾袋內表面的方法，其控制裝置分手控或自控兩種，清火時間長短用時間繼電器自行調節(電控箱隨收除塵器配套)；

    4.灰門采用抽門式、灰門式兩種結構，清除灰塵十分方便。

UF單機袋式收塵器的工作原理

    含塵氣體由收塵器入口進人箱體，通過濾袋進行過濾，粉塵被留在濾袋內表面，凈化后的氣體通過濾袋進人風機，由風機吸入直接排入室內(亦可以接管排出室外)。隨過濾時間的增加，濾袋內表面黏附的粉塵也不斷增加，濾袋阻力隨之上升，從而影響除塵效果；采用自控清灰塵機構進行定時控振清灰或手控清灰機構停機后自動搖振數十秒，使粘在濾袋內面的粉塵抖落下來，粉塵落到灰門、抽屜或直接落到輸送皮帶上。

該系列機組有六種規格，分A、B、C三種，A種沒灰門，B種沒抽屜，C種既不設灰門也不帶抽屜；下部加法根據要求直接配接在庫頂、料倉、皮帶運輸轉運處等揚塵設備上就地除塵，粉塵直接回收。

 UF單機袋式收塵器的技術參數表：

項目

 規格                               2          3           4          5           6         7
處理風量(m3/h) 最大        1360    2720     4080      5450     6800     8160
額定                                1020    2040     3060      4080     5100     6120
收塵器阻力(Pa)全壓 最大   1920   1900   1800   1920   1900   2030
額定                                1500   1750   1500   1845   1720   1820
總過濾面積(m2)                18.6    37.2    55.7    74.3    92.9   111.5
濾袋組數                            8       16      24        32      40     48
風機電機型號                Y90S-2 Y90S-2 Y112M-2 Y132S1-2 Y132S1-2 Y132S1-2
搖動電機型號 YCJ71
風機型號                         U     11 110   1E 110     1E 170        1E 170          1E
卸灰閥電機型號 XWD.55-2-1/29
風機電機功率(KW)           1.5      2.2      4.0          5.5             5.5               7.5
搖動電機功率(KW)           0.55    0.55    0.55        0.75            0.75              0.75
卸灰閥電機功率(KW)        0.55    0.55    0.55        0.55            0.55              0.55
設備重量Kg
(參考) UF(STD)                 850    1160    1400       1710           1820             1985
          UF(FM)                  400     700      1000       1225           1315             1445
          UF(FB)                  460      770      1500        無                無                無
