氧化鋁土礦多集中在河南，山西，貴州，云南等，目前多采用二段磨礦方式，一段棒磨機(jī)粗碎，二段球磨機(jī)細(xì)碎，我公司專(zhuān)業(yè)生產(chǎn)一段棒磨機(jī)添加介質(zhì)—42Crmo-A材質(zhì)熱處理鋼棒，經(jīng)過(guò)調(diào)直，加熱，回火工藝處理，42crmo鋼棒硬度達(dá)到HRC45-55度，直線度3mm/m，保證使用過(guò)程中不發(fā)生彎棒，斷棒事故。

目前多數(shù)棒磨機(jī)所用42CrMo鋼棒多為鋼廠出廠的圓鋼，或者經(jīng)所謂的熱處理的正火圓鋼，表面硬度不過(guò)25度左右，也不能有效提高42鉻鉬鋼棒在磨機(jī)中的研磨效率和耐磨性能，處理不當(dāng)還會(huì)造成42CrMo鋼棒全身硬度不一致，導(dǎo)致鋼棒存在軟點(diǎn)，容易出現(xiàn)斷棒，彎棒事故，下面詳細(xì)介紹下鋼廠出廠的42洛鉬圓鋼與我司42鉻鉬耐磨鋼棒的區(qū)別，便于客戶(hù)了解產(chǎn)品差別，選擇使用。

 1. 42crmo合金鋼棒的主要技術(shù)要求
42crmo合金鋼棒主要用作棒磨機(jī)添加介質(zhì)，被廣泛應(yīng)用于煤礦、有色金屬礦山、氧化鋁和鐵礦的開(kāi)采等行業(yè)。對(duì)42crmo合金鋼棒的技術(shù)要求為：1）熱軋表面硬度≥25HRC；2）棒材的外形，每米彎曲度≤3mm；3）根據(jù)客戶(hù)定尺而做，目前根據(jù)的棒磨機(jī)型號(hào)主要42crmo鋼棒型號(hào)為：2350mm,2500mm，2650mm，2950mm；4）規(guī)格一般為：直徑75mm，80mm，85mm熱軋圓鋼；
 2. 42crmo熱軋圓鋼使用過(guò)程中出現(xiàn)的問(wèn)題
1）由于鋼廠出廠的42crmo鋼棒屬于熱軋圓鋼，表面硬度≥25HRC，硬度偏低，由此造成在磨礦過(guò)程中棒耗過(guò)高，斷棒率風(fēng)險(xiǎn)加大，造成棒磨機(jī)停機(jī)檢修時(shí)間過(guò)長(zhǎng)，同時(shí)工人換棒時(shí)間周期較短，增大工人勞動(dòng)強(qiáng)度，最終未能有效發(fā)揮棒磨機(jī)工作效率，提高了選礦成本。
2）42crmo合金鋼棒不直度要求＜3mm，這在使用過(guò)程中以證明可能會(huì)造成4cr合金鋼棒在磨機(jī)里排列的不緊密，中間存有較大細(xì)縫，加大42crmo合金鋼棒出現(xiàn)亂棒的事故率；
3）定尺方面，目前隨著選礦工藝日漸成熟，棒磨機(jī)規(guī)格也在加大，云南銅鋅礦所用的42crmo材質(zhì)耐磨鋼棒規(guī)格為：直徑70mm*2.45m鋼棒，直徑和長(zhǎng)度的加大，但是鋼棒工藝未做改進(jìn)，還是保持原來(lái)的表面硬度和不直度要求，這就加大了鋼棒的斷棒事故率和亂棒情況的發(fā)生。
 3. 新型42crmo材質(zhì)耐磨鋼棒的技術(shù)優(yōu)點(diǎn)比較
1）我司購(gòu)買(mǎi)鋼廠42crmo材質(zhì)圓鋼作為原材料，來(lái)料以后根據(jù)客戶(hù)所需尺寸，有自動(dòng)切割機(jī)可準(zhǔn)確無(wú)誤的做好鋼棒尺寸公差，在42crmo耐磨鋼棒不直度問(wèn)題上，采用鋼棒調(diào)直機(jī)處理，可使鋼棒的不直度控制在≤1mm；

2）經(jīng)中頻爐加工熱處理，可使42crmo材質(zhì)圓鋼達(dá)到表面硬度50HRC，然后經(jīng)過(guò)回火工藝處理，使42crmo耐磨鋼棒硬度保持一致，達(dá)到HCR45-55度，鋼棒全身無(wú)軟點(diǎn)，避免42crmo鋼棒斷棒亂棒事故的出現(xiàn)，耐磨性能提高30%-50%，降低棒耗的同時(shí)就是減少磨機(jī)停機(jī)檢修時(shí)間和工人的勞動(dòng)強(qiáng)度，最終降低選礦成本，增加產(chǎn)品價(jià)格競(jìng)爭(zhēng)力。

2 鋼棒規(guī)格及要求
  2.1    70mm×5400mm      40t；
  2.2    80mm×5400mm      52t；
  2.3    90mm×5400mm      65t；
  2.4    100mm×5400mm    163t；
  2.5    用于鋁土礦一段磨磨機(jī)使用，磨機(jī)轉(zhuǎn)數(shù)：17r/min；單臺(tái)產(chǎn)能大于180t/h以上；
3 物料性質(zhì)
  3.1 鋁土礦
                               化 學(xué) 成 份
Al2O3 SiO2 CaO Fe2O3 TiO2 Na2Os SO3 MgO Na2Ok CO2 結(jié)晶水 其他 小計(jì)
64.47 14.18 0.64 3.54 2.04 0.097 0.13 1.24 0.29 0.47 11.8 2.35 100
  礦石附著水： ≤5%；莫氏硬度4-8；
  注：附著水含量5%，原礦密度：3.2 t/m3，原礦散密度：1.75 t/m3；
 3.2 石灰
 化 學(xué) 成 份
成 分 Al2O3 SiO2 Fe2O3 CO2 CaO 其它 合計(jì)
含量（%） 1.17 1.52 0.66 6.96 87.45 2.25 100
          注：石灰加入量以全CaO計(jì)為12%
 3.3  循環(huán)母液(g/l)
化 學(xué) 成 份
Al2O3 Na2Ok Na2Oc CO2 H2O附 比重 Rp
132.01  245 22.76  16.15  952.83  1374.10  0.5388

  3.4  出磨粒度：0~1mm；
  3.5 入磨鋁土礦A/S：4.5±2.0；
4. 鋼棒相關(guān)技術(shù)條件及要求
  4.1、襯板以甲方配置襯板為準(zhǔn)；介質(zhì)：鋁礦石料漿；介質(zhì)溫度：≤100℃；介質(zhì)顆粒：≤25mm占90%；介質(zhì)PH值：≥10。
  4.2鋼棒基本參數(shù)；鋼棒長(zhǎng)度：5400±20mm；直徑誤差：≤1.2mm，即鋼棒任意截面直徑要求為標(biāo)準(zhǔn)直徑±1.2mm；直線度：≤1.0mm/m，即取任意一段鋼棒最大彎曲量應(yīng)≤1.0mm/m*長(zhǎng)度（m），整個(gè)長(zhǎng)度最大彎曲量應(yīng)≤4.0mm。
  4.3材質(zhì)：40Cr或性能更優(yōu)產(chǎn)品（最終以技術(shù)協(xié)議為準(zhǔn)）。
  4.4棒耗：噸礦石棒耗≤190g/t
5.質(zhì)量保證
  5.1   訂購(gòu)的鋼棒除應(yīng)滿足本技術(shù)規(guī)范書(shū)外，供方還應(yīng)提供產(chǎn)品的材質(zhì)、證明等文件；
  5.2、 產(chǎn)品應(yīng)外觀光滑、無(wú)彎曲、無(wú)橢圓現(xiàn)象；
  5.3、 產(chǎn)品在庫(kù)存期間不發(fā)生變形彎曲；
  5.4、 正常使用過(guò)程中不斷棒、不變形、不失圓；
6.包裝和運(yùn)輸
  6.1  在包裝扎帶上應(yīng)標(biāo)明鋼棒的訂貨號(hào)、發(fā)貨號(hào)、產(chǎn)品銘牌；
  6.2  整體產(chǎn)品或分別運(yùn)輸時(shí)都要適合汽車(chē)吊運(yùn)輸和裝載的要求；

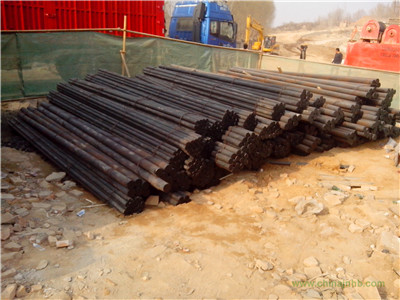

  6.3  鋼棒每10根為一捆進(jìn)行捆扎，且扎綁滿足吊裝安全；

目前我公司42Crmo—A材質(zhì)耐磨鋼棒合作客戶(hù)包括中鋁山西鋁廠，中電投山西分公司，河南氧化鋁礦，云南氧化鋁礦，貴州其亞鋁業(yè)等。規(guī)格多為100mm*4.3-4.6m，歡迎新老客戶(hù)來(lái)廠考察，洽談合作業(yè)務(wù)。
