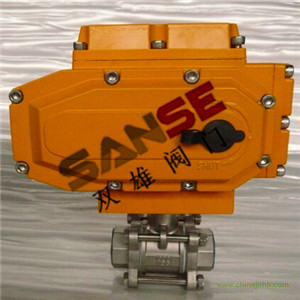

電動三片式螺紋球閥概述：
電動三片式螺紋球閥及對焊連接球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀；閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動絲口球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
電動三片式螺紋球閥產品特點
1、防火、防靜電設計
2、閥桿防爆出裝置
3、閥球上設計有壓力平衡孔
4、雙層閥桿填料與對壓碟型彈片裝置
電動三片式螺紋球閥技術參數和性能
|
SDV系列電動三片式螺紋球閥執行器技術參數
|
電動三片式螺紋球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～100mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
限 位
|
電氣、機械二重限位
|
結構型式
|
三片式、對焊式、承插焊式、二片式
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
適用介質
|
水、石油、酸類、粘性流體、漿料介質等
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
特 點
|
結構緊湊、體積小、流通能力大
|
電動三片式螺紋球閥外形尺寸
|
尺 寸
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
三片式
|
G
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
|
D
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
對焊式
|
D
|
24
|
28
|
34
|
41
|
49
|
62
|
78
|
94
|
124
|
|
d
|
15.8
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
承插焊
|
D
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
D1
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
L
|
67
|
82
|
91
|
108
|
129
|
148
|
186
|
206
|
240
|
|
A
|
9.5
|
11.1
|
12.7
|
14.3
|
15.9
|
17.4
|
26.9
|
28.8
|
34.5
|
|
二片式
|
D
|
15
|
20
|
25
|
32
|
38
|
50
|
64
|
78
|
98
|
|
L
|
75
|
80
|
90
|
110
|
120
|
140
|
160
|
178
|
216
|
|
L1
|
88
|
88
|
155
|
155
|
155
|
208
|
208
|
256
|
256
|
|
H
|
142
|
152
|
213
|
225
|
235
|
265
|
280
|
300
|
330
|
|
額定功率
|
5W
|
5W
|
15W
|
15W
|
15W
|
25W
|
25W
|
50W
|
50W
|
|
額定電流
|
0.01A
|
0.01A
|
0.2A
|
0.2A
|
0.2A
|
0.5A
|
0.5A
|
0.8A
|
0.8A
|
電動三片式螺紋球閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V
電動三片式螺紋球閥注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
