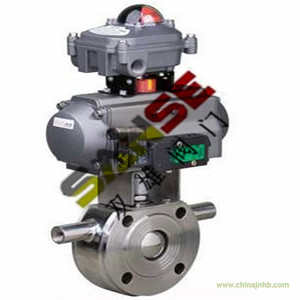

氣動薄型保溫球閥技術規范
設計依據
|
GB標準
|
設計標準
|
GB/12237
|
結構 長度
|
法蘭 連接
|
雙雄閥門標準
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
試驗和檢驗
|
JB/T9002
|
※注:系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
氣動薄型保溫球閥主要零件材質表
序號
|
零件名稱
|
材質
|
C
|
D
|
R
|
1
|
閥蓋
|
WCB
|
ZG1C/18Ni9Ti
|
ZG1Cr18Ni12M2Ti
|
2
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
3
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
4
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
5
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
6
|
夾套閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
7
|
螺栓
|
35
|
1Cr18Ni9i
|
1Cr18Ni12Mo2Ti
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
12
|
彈墊
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
13
|
墊片
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
14
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18N19Ti
|
15
|
連接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
16
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
17
|
連接套
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
18
|
氣動裝置
|
|
|
|
19
|
位置指示器
|
塑料
|
塑料
|
塑料
|
※系列球閥主要部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用
氣動薄型保溫球閥主要外形及連接法蘭尺寸 BQ67(3、4)(F、N、P)-16(1.6Mpa)/25(2.5Mpa)
公稱通徑
|
外形尺寸
|
連接法蘭尺寸
|
執行器型號 *
|
d
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
G
|
D
|
D1
|
D2
|
f
|
N-Md
|
15
|
14
|
35
|
140,178
|
62/75
|
150
|
170/176
|
15
|
1/2″
|
90
|
65
|
45
|
2
|
4-M14
|
GTD52/GTE65
|
20
|
19
|
38
|
140/178
|
62/75
|
160
|
175,181
|
20
|
1/2″
|
100
|
75
|
55
|
2
|
4-M14
|
GTD52/GTE65
|
25
|
25
|
42
|
140/214
|
62/91
|
190
|
180/214
|
20
|
1/2″
|
110
|
85
|
65
|
2
|
4-M14
|
GTD52/GTE80
|
32
|
29
|
50
|
164/214
|
75/91
|
210
|
215/243
|
25
|
1/2″
|
130
|
100
|
78
|
3
|
4-M18
|
GTD65/GTE80
|
40
|
38
|
60
|
164/246
|
75/101
|
230
|
225/263
|
30
|
1/2″
|
145
|
110
|
85
|
3
|
4-M18
|
GTD65/GTE90
|
50
|
48
|
70
|
190/295
|
91/112
|
250
|
248/274
|
30
|
1/2″
|
160
|
125
|
100
|
3
|
4-M18
|
GTD80/GTE100
|
65
|
64
|
95
|
210/295
|
101/112
|
270
|
258/284
|
45
|
1/2″
|
180
|
145
|
120
|
3
|
4/8-M18
|
GTD90/GTE100
|
80
|
76
|
118
|
247/395
|
112/139
|
300
|
300/326
|
50
|
1/2″
|
190
|
160
|
135
|
3
|
8-M18
|
GTD100/GTE125
|
100
|
95
|
140
|
276/478
|
127/176
|
340
|
315/370
|
70
|
1″
|
215/230
|
180/190
|
155/160
|
3
|
8-M18/20
|
GTD115/GTE160
|
125
|
112/118
|
175/195
|
348/562
|
159/206
|
360
|
375/440
|
80
|
1″
|
245/270
|
210/220
|
185/188
|
3
|
8-M18/24
|
GTD140/GTE190
|
150
|
135/150
|
210/260
|
378/724
|
176/228
|
420
|
428/500
|
95
|
1″
|
280/300
|
240/250
|
210/218
|
3
|
8-M22/24
|
GTD160/GTE210
|
※注 :連接法蘭尺寸可根據ANSI、JIS標準或用戶要求設計制造。
※注 :L1數據×××,×××分別是氣動執行器雙作用式,單作用式(彈簧復位)。
※注 :*根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同.相關尺寸隨之變化。
※注 :HVB0673 型法蘭為螺紋孔 ,HVB0674 型法蘭為通光孔。
