Q611N氣動高壓螺紋球閥,鍛鋼高壓內螺紋球閥

價格：3250元/臺
供貨總量：1000
最小起訂：1
發貨期限：5
所在地區：浙江省溫州市
聯 系人：鐘虎先生

13676583974

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

Q611N氣動高壓螺紋球閥概述

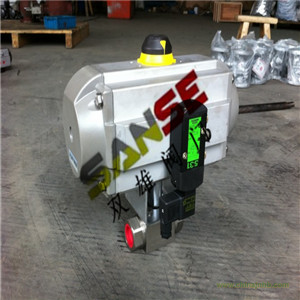

Q611N氣體高壓球閥是雙(單)作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

Q611N氣動高壓螺紋球閥工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

□回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置

□定位器可調節閥門管道流量

氣動執行器主要技術參數

氣動執行器	型號	GT系列、OAT系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

Q611N氣動高壓螺紋球閥閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
GTD	鋁合金型材 (硬質陽極氧化)	壓鑄鋁合金 (環氧樹脂噴涂)	壓鑄鋁	鋼 (鍍鎳磷合金)	NBR	SUS304

Q611N氣動高壓螺紋球閥主要性能規范

型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		啟閉時間 (S)	工作溫度 (℃)	適用介質
		殼體	密封
Q611N	16	16	24	1～２	-35～120	天然氣、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50

Q611N氣動高壓螺紋球閥主要外形尺寸

內螺紋 (單位：mm)

螺紋 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	氣動執行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

(如選用單作用氣缸加一檔)

卡套式外表連接尺寸

DN	RA	D	DL	氣動執行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113	AT63
20	25	M36×2	134	AT75
25	30	M42×2	146	AT75
25	38	M52×2	155	AT100
32	38	M52×2	170	AT100

(如選用單作用氣缸加一檔)

Q611N氣動高壓螺紋球閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：手操機構
