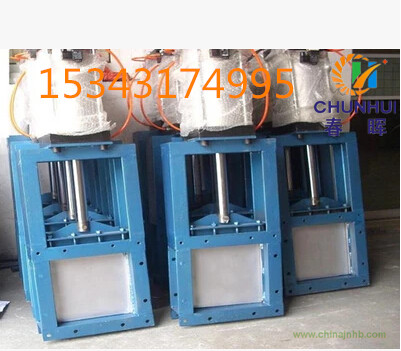

一般通常我們所見到的插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切斷用。在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件稱為真空閥門。不銹鋼真空全密封氣動插板閥插板閥用在真空度要求高或管道尺寸要求高的場合，例如煤氣，液化氣，水渠輸送管道中，真空插板閥以壓縮空氣為動力，氣缸活塞桿推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。全通導、閥門漏率為10-7Pa.L/S，雙向密封，真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。使用溫度介于-30℃～+150℃，介質為純凈空氣或非腐蝕性氣體，制作材質為304不銹鋼。啟閉時間：≤3秒；閥板啟閉兩側壓力差：1000Pa～2000Pa。氣源壓力：0.4～0.6kg/cm。真空閥門既可用現場手控和遙控，也可用電動、電磁傳動（電磁閥）、氣動和液動控制。驅動方式手、氣、電動由用戶決定，氣動和電動均帶有電信號或者機械信號反饋裝置。在結構上設計合理，具有動作平穩、沖擊振動小、使用可靠、密封性能好和壽命長等優點，是大型真空設備自動化首選閥門之一。

產品特點：

采用多擺桿均勻分布支撐結構，閥門開啟沖擊振動小，噪聲低；

四滾輪支撐運動機構，動作平穩，運動噪聲?。?

動密封采用波紋管密封，其它密封件為氟橡膠，密封可靠；

閥體采用不銹鋼內部焊接，漏率小。

主要性能指標：

適用范圍：1×10-6Pa～1.2×105Pa

打開時插板上的壓差：≤1×103Pa任意方向

閥體和閥座漏率：<1.3×10-7Pa·L·s-1

建議首次維修前循環次數：5，000次

閥體烘烤溫度：≤150℃

安裝位置：驅動體水平或垂直

電源：交流220V 50Hz 6W或流 24V 3W（特殊規格可定做）

壓縮空氣：0.5～0.7MPa

閥門開啟或關閉時間：根據公稱通徑而定

閥門位置指示：帶有啟閉位置指示開關（磁性開關）

閥門重量：以公稱通徑的大小而定

真空插板閥訂貨須知：

一、盡量提供真空插板閥產品名稱與型號，口徑，是否帶附件以便我們的為您正確選型，使用壓力和使用介質的溫度。

二、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關，以免弄錯型號選錯產品。
