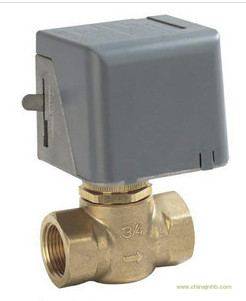

電動二通電磁閥概述：
本電動閥是專供中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。電動閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。
電動二通電磁閥應用范圍及產品特點：
1.用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的
2.驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作
3..開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
4..ZYFT系列電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器?，F(xiàn)場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
電動二通電磁閥技術參數：
|
產品介紹
|
SFD系列電動閥
|
SFD1系列電動閥
|
|
材料
|
黃銅閥體,不銹鋼基座,鋁罩殼
|
黃銅閥體,閥蕊,密封蝶,不銹鋼閥桿,彈簧
|
|
可承壓力(MPa)
|
2.5MPa
|
|
閥體連接
|
標準圓柱管螺紋
|
|
適用介質
|
冷凍水,熱水或低壓蒸氣
|
|
適用液體溫度
|
2℃-105℃
|
|
環境溫度及濕度
|
0℃-50℃不凝露
|
|
水流控制方式
|
開關
|
|
驅動電源
|
AC220V(+10%.15%),50Hz功耗≤5W
|
|
電機類別
|
磁滯同步電機,轉速500r/min
|
|
全行程時間
|
開6秒,關4秒
|
開8秒,關5秒
|
驅動器規格型號和技術參數：
|
產品型號
|
額定電壓
|
功率
|
驅動方式
|
與SRV2000閥門配合動作時間
|
凈重
|
|
SRA2100-220
|
AC220V±10%
|
7W
|
電向電機驅動
閥門彈簧復位
|
全開時間:通電后約10秒
關閉時間:斷電后約5秒
|
0.3Kg
|
|
SRA2100-110
|
AC110V±10%
|
|
SRA2100-24
|
AC24V±10%
|
銅閥規格型號和技術參數：
|
產品型號
|
閥門
形式
|
連接
螺紋
|
流量系數
(KV)
|
關閉壓差
(MPa)
|
工作
介質
|
流體
溫度
|
環境
溫度
|
儲存
溫度
|
承壓
(MPa)
|
|
SRV2200-15
|
常閉二通閥
|
G1/2
|
1.5
|
0.25
|
冷凍/
熱水
|
2～94℃
|
0～60℃
最大相對
濕度為
不凝露
|
-20～65℃
最大相對
濕度為
不凝露
|
2.5
|
|
SRV2300-15
|
分流三通閥
|
G1/2
|
1.5
|
0.25
|
|
SRV2200-20
|
常閉二通閥
|
G3/4
|
2.5
|
0.10
|
|
SRV2300-20
|
分流三通閥
|
G3/4
|
2.5
|
0.10
|
|
SRV2200-25
|
常閉二通閥
|
G1
|
4.8
|
0.06
|
|
SRV2300-25
|
分流三通閥
|
G1
|
4.8
|
0.06
|
電動二通電磁閥安裝尺寸：
|
型 號
|
尺 寸
|
重量(Kg)
|
外 形 圖
|
|
A
|
B
|
|
SRV2200-15
|
55
|
113
|
0.60
|
|
|
SRV2300-15
|
55
|
128
|
0.60
|
|
SRV2200-20
|
66
|
124
|
0.65
|
|
SRV2300-20
|
66
|
137
|
0.65
|
|
SRV2200-25
|
90
|
129
|
0.70
|
|
SRV2300-25
|
90
|
145
|
0.70
|
|
