1、 液壓撥道器概念：

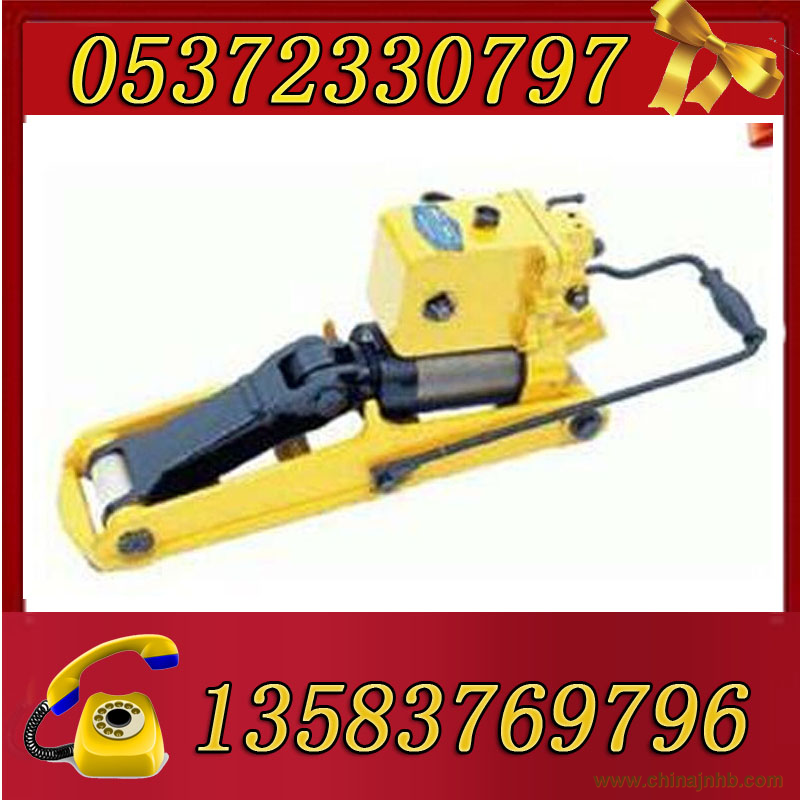

YBD-250型液壓撥道器,是一種結構先進,使用方便省力,操作安全,易于檢修的一種適合鐵路養護作業的新型工具
2、 液壓撥道器原理
液壓撥道器采用平面四桿機構來增大撥道量,而抬道量小,在撥道作業時,不會造成線路的破壞。其中YBD-245撥道器具有雙速功能。正因?yàn)橐簤簱艿榔鞑捎昧似矫嫠臈U機構的設計,與同類機型比較,具有較大撥道量和較小抬道量,在作業過程中不會造成線路水平的破壞.！在液壓撥道器使用過程中搬動操縱桿使柱塞泵里產生的高壓油進入油缸,推動活塞伸出,在活塞推力的作用下,油缸及支架繞底座上的銷軸同時向上旋轉,在起道輪的鉸接處產生垂直向上的推力,同時在支架的頂塊上產生水平方向的推力,從而達到起道和拔道的目的
3,液壓撥道器的技術參數：
名稱\參數\型號 YBD-147 YBD-196 YBD-245 YBD-245A
活塞桿最大推力KN 147 196 245 245
最大撥道量mm 105 105 110 110
溢流閥卸荷油壓MPa 60 70 64 64
機重Kg 25.5 26 27 27
|
