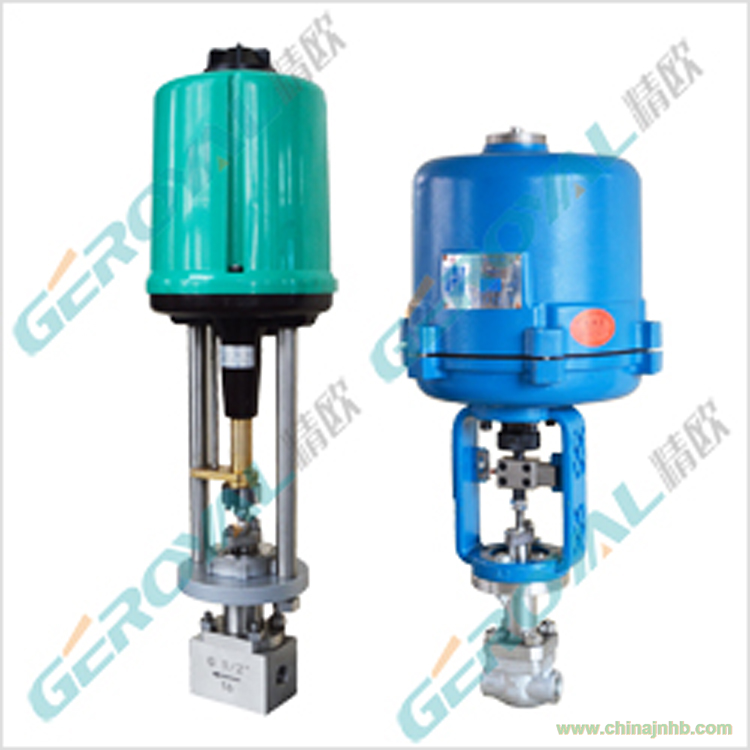

電動小流量調節閥 產品概述
本公司的ZDHW電動小流量調節閥可適應各種不同流量要求的工況。配由引進德國技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大
器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。電動小流量調節閥是針對某
些特殊工況量身定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛制而成，易做成高壓結構。閥芯尺寸可從加工差等0.15-15mm，微小流量電動調
節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，電動小流量調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的
工業過程自動控制系統中。
電動小流量調節閥 技術參數
|
公稱通徑(DN)
|
G3/8"、1/2"、G3/4"、G1"
|
|
閥座直徑
|
1.5
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
15
|
|
額定流量系數KV
|
0.025
|
0.05
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.00
|
1.40
|
1.55
|
1.85
|
2.23
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
|
|
額定行程
|
8
|
10
|
12
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座市
|
|
流量特性
|
等百分比、直線性
|
|
配置執行器類別
|
PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
電動小流量調節閥 性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
電動小流量調節閥 零件材料
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
閥座
|
304
|
304
|
316
|
316L
|
|
閥芯
|
304
|
304
|
316
|
316L
|
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
閥桿
|
304
|
304
|
316
|
316L
|
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
電動小流量調節閥 連接尺寸圖
|
|
|
電動小流量調節閥 (配引進型PS執行器)
|
電動小流量調節閥 (配引進型381執行器)
|
電動小流量調節閥 連接尺寸
|
公稱通徑DN
|
閥座直徑dn
|
L
|
H
|
H1
|
H2
|
D
|
|
G3/8“
|
1.5～15
|
95
|
30
|
130
|
465
|
177
|
|
G1/2“
|
1.5～15
|
95
|
30
|
130
|
465
|
177
|
|
G3/4“
|
1.5～15
|
110
|
30
|
130
|
465
|
177
|
|
G1“
|
1.5～15
|
110
|
30
|
130
|
465
|
177
|
電動小流量調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
