消聲室，半消聲室



半消聲室設計方案

目錄
一、工程概況. . . . . . . . . . . . . . . . . . . . . . . . . . .3
二、設計依據. . . . . . . . . . . . . . . . . . . . . . . . . . .3
三、設計原則. . . . . . . . . . . . . . . . . . . . . . . . . . .3
四、設計方案. . . . . . . . . . . . . . . . . . . . . . . . . . .3
五、工程主要材料. . . . . . . . . . . . . . . . . . . . . . . . .7
六、工程造價. . . . . . . . . . . . . . . . . . . . . . . . . . .7
七、施工方法、工期、驗收標準及方法. . . . . . . . . . . . . . . .8
八、付款方法. . . . . . . . . . . . . . . . . . . . . . . . . . .8
九、保修與售后服務. . . . . . . . . . . . . . . . . . . . . . . .8

?
一、工程概況
現目前貴公司因產品需要噪音檢測,經過實地考察,此區域?qū)儆诠S作業區域,環境噪聲在65dB（A）左右，不能滿足產品噪聲檢測所需要的環境，需要安裝1臺半消聲室，為產品檢測提供一個合格的環境。半消聲室外環境噪聲＜65dB（A），半消聲室內目標噪聲值≤15dB（A）。
根據要求，半消聲室凈空尺寸為3000*3000*2000mm
外尺寸：4900*4900*3240mm（不含通風消聲系統）
二、設計依據
1、《民用建筑隔聲設計規范》（GBJ118-88）;
2、《工業企業廠界環境噪聲排入標準》（GB12348-2008）；
3、《工業企業噪聲控制設計規范》（GB50087-1985T）；
4、貴公司對噪聲衰減量的要求。
三、設計原則
采用科學合理的方式達到隔音目標；
外表美觀，結構設計合理。
四、設計方案
（1）、方案概述
根據噪聲的發生機理，傳播方式，安裝地點，以聲波阻隔為主輔以聲波吸收治理為主要手段，進行適當?shù)母袈?，吸聲，消聲，減振等綜合性的治理措施，降低環境噪聲向半消聲室內傳播的強度和影響程度。
聲波在傳播過程中遇到障礙時，就會發生反射，透射和繞射三種現象，半消聲室就是在生源與受聲點之間插入一個設施，用來隔斷并吸收生源到達受聲點的直達聲波，部分聲波受阻反射，衰減部分聲波，取得降噪效果的目的。
（2）、整體結構
主體采用模塊化生產，整體為懸浮，可拆卸式結構。
側面開設隔音門，方便作業人員進出，室內安裝空氣循環系統，LED照明燈。

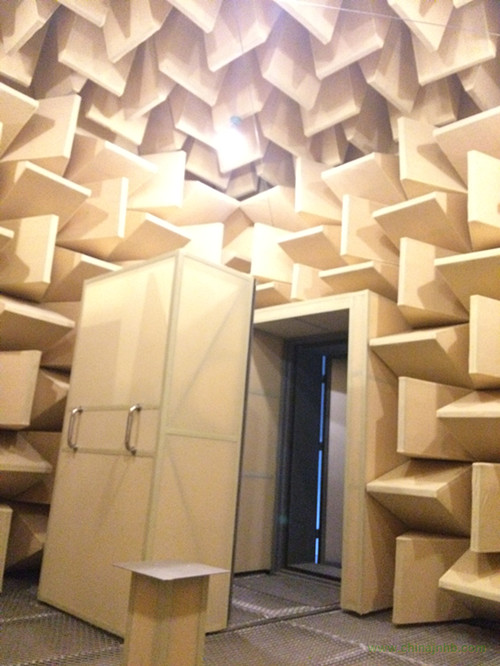

半消聲室示意圖:

結構說明：
主體六面體，模塊結構，結構之間采用搭接口及緊鎖裝置；設計整體為雙“懸浮”結構式多層材料復合隔聲結構，具有隔聲，隔振，吸聲，換氣，防潮，安全等功能。
1、半消聲室墻體外表面采用1.2mm噴涂鍍鋅鋼板；
2、半消聲室墻體內吸聲內飾選用吸聲尖劈；
3、半消聲室墻體夾層選用優質巖棉板；
4、半消聲室底板減振選用SD型橡膠減震墊串聯方式，具有優良的隔振和耐用性能。
5、1套雙磁控鋼制隔音門（L800*H1900mm）,1套尖劈門。
6、半消聲室安裝了低噪音大功率排風機，使得半消聲室內的空氣保持順暢，溫度保持均衡，有效保證室內空氣質量，同時排氣系統也做吸音處理。
7、LED吸頂照明燈1套，開關，插座一套。
8、室內地面表面處理：環保隔音地毯，美觀,方便更換。
（3）復合隔音墻體
隔音墻體采用模塊化，雙層復合結構，既安裝方便，又美觀大方，結構合理。
墻體結構示意圖：


（3）雙磁控隔音門
為了便于人員出入，需要安裝1套雙磁控隔音門，1套尖劈隔音門，隔音門墻體采用噴塑鋼板，隔音門墻體外表面鋼板經過脫脂，磷化，噴塑處理（顏色與墻體顏色一致），鋼板內表面粘貼阻尼板，防止共振，門內選用50mm厚玻璃棉，高強度隔音板，吸引效果好，隔音門按照《工業企業噪聲控制標準》對隔音門設計的要求，其隔聲能力強，強度高，采用多次復合，特殊隔聲結構，密封可靠，開啟靈活。
內墻隔音門的結構采用 1.2mm 厚鍍鋅鋼板，內加成型吸聲棉，鉸鏈采用進口產品，開門時整門上浮， 回門時高密度磁性封邊條完全封閉， 確保其聲學處理能與周邊其它部件的聲學處理相配以盡可能消除邊緣漏聲， 強度滿足操作需求，長期使用不發生形變，同時其外表面采用噴塑處理使顏色與尖劈相一致墻體的設計在考慮聲音的隔離的同時，十分注重聲音在傳播過程中的能量消耗過程，在墻體內部設置了高性能的吸音耗能層，把聲能的消耗控制在最大。
（4）通風消聲設計
出于檢測時對隔聲的高要求，通常采用密閉式的設計，一般只留供采光和觀察用的隔音屏蔽窗，隔音門也是隔聲密閉的；為了營造一個舒適的檢測環境，保持良好的空氣質量，良好的通風換氣系統是必不可少的。
我公司采用阻抗式通風消聲器，是一個具有吸聲內忖套，迷宮式通道結構，截面為矩形的直管，吸聲元件包括多層的吸聲材料和一層透聲護面，超靜音風機，軟風管道等附件，用軟風管與消聲器上的預留進風口相連接，強制進風，進風管道密閉性能好；消聲器內部采用阻性和抗性消聲結構，既能允許氣流順利通過，達到通風換氣要求，又能有效的阻止或減弱噪聲的傳入。

（5）懸浮減振設計
振動能產生并傳遞噪聲，半消聲室減振也是降低噪聲的一種有效措施；半消聲室采用橡膠阻尼減振墊串聯方式，雙層減振系統，具有優良的隔振和耐用性能。
五、工程主要材料
編號 材料名稱 品牌，規格型號 產地 性能說明
1 鍍鋅鋼板 T1.2 鞍山/珠江 加工性能好，可進行多種深加工操作
2 尖劈鋼架 廣州 鋼筋焊接
3 磁性密封條 XIOE，PV-S70/M80 廣東 采用日本技術，磁性,門用密封材料
4 通風消聲系統 阻抗復合式 聲左 能有效降低空氣噪聲
5 LED吸頂燈 32W 廣東
6 電線 廣州1.5～4mm2 廣州 銅芯線
7 電源插座 TCL，五孔 惠州 方形，二三插，帶開關
8 超靜音風機 綠島風，超靜音 臺山 工作噪聲36-42dBA，風機功率45W
9 開關 奇勝 澳大利亞 方形帶開關
10 巖棉板 60kg/m3 佛山
11 隔音板 1220*2440*16mm 佛山 防潮，隔音，隔熱
13 尖劈 400*400*600mm 廣州 阻燃
