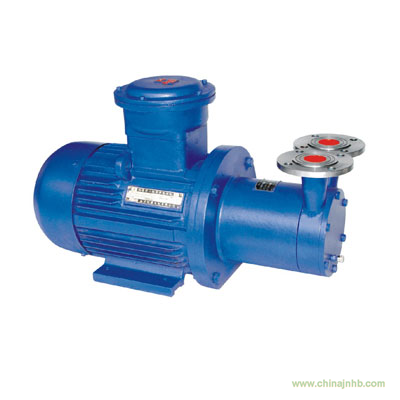

CWB不銹鋼磁力旋渦泵產品概述：
CWB不銹鋼磁力旋渦泵是本公司在多年生產W型旋渦泵的經驗基礎上進行改型設計的新型旋渦泵。該系列泵采用磁力傳動結構，無軸封，保證泵能點滴不漏地輸送介質，通過多家用戶使用證明，該系列泵既具有旋渦泵的小流量，高揚程的特點，又具有磁力泵無泄漏的優點，因而，深受用戶的青睞。泵的過流部件采用1Cr18Ni9Ti不銹鋼，可無泄漏輸送易燃、易爆、劇毒等化學介質。
■ CWB不銹鋼磁力旋渦泵型號意義：
■ CWB不銹鋼磁力旋渦泵工作原理：
磁力旋渦泵（也稱渦流泵）是一種葉片泵。主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與 排出口之間有隔板，由此將吸入口和排出口隔離開。我們將泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度。又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”最強，揚程最高。由于流道內液體是通過液體撞擊而傳遞能量。
■ CWB不銹鋼磁力旋渦泵結構圖：
|
1
|
進出口接管
|
2
|
泵殼
|
3
|
密封墊
|
4
|
泵蓋組件
|
|
5
|
葉輪
|
6
|
軸承
|
7
|
軸
|
8
|
止推環
|
|
9
|
隔離套
|
10
|
內磁組件
|
11
|
外磁組件
|
12
|
聯接架
|
|
13
|
底板
|
14
|
電機
|
|
|
|
|
■ CWB不銹鋼磁力旋渦泵適用范圍：
CWB不銹鋼磁力旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。
