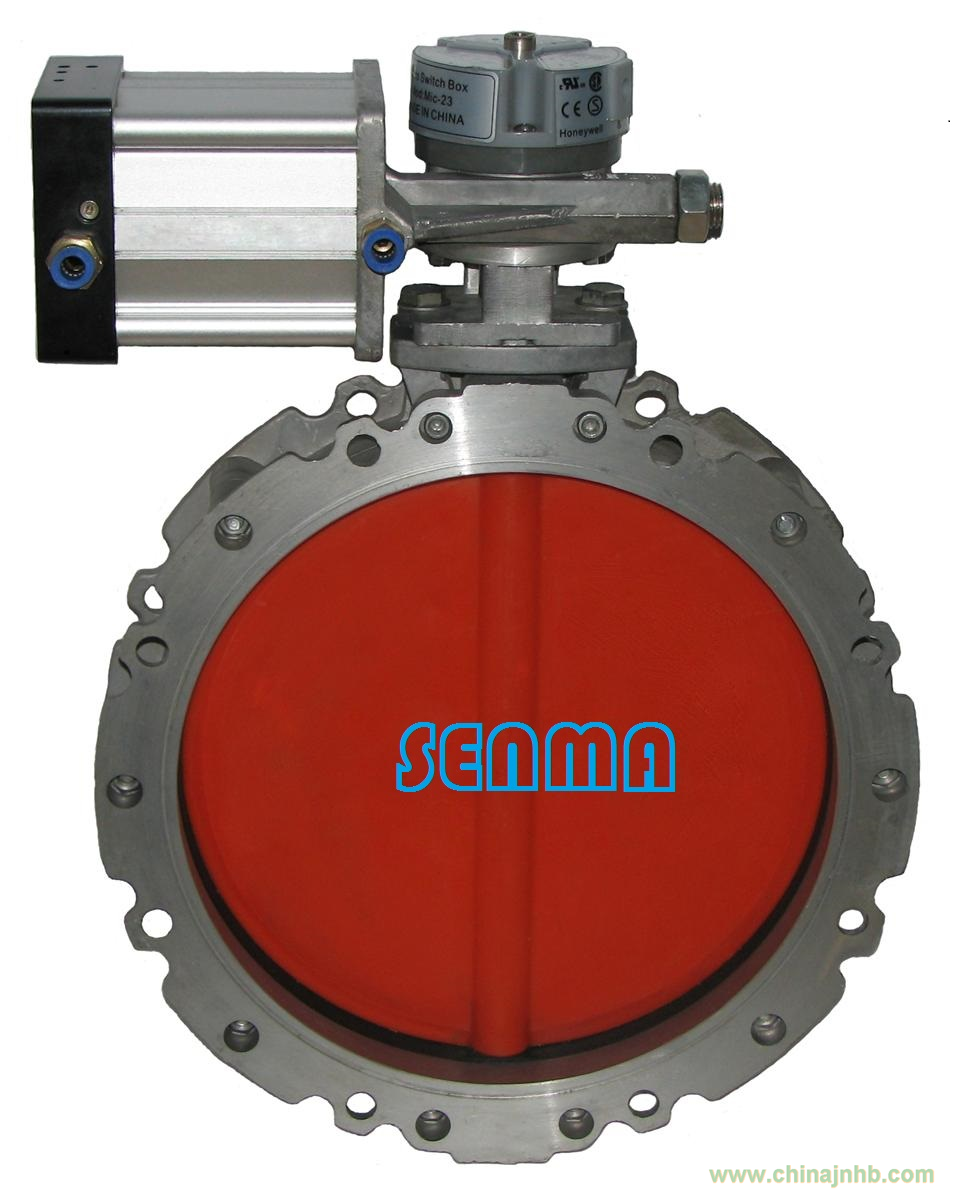

鋁合金粉塵蝶閥D641X攪拌站氣動蝶閥的簡單介紹
氣動水泥專用蝶閥，氣動粉塵蝶閥，氣動物料蝶閥，水泥攪拌站專用,水稱量蝶閥，螺旋輸送機專用蝶閥，
鋁合金粉塵蝶閥D641X攪拌站氣動蝶閥的詳細信息
鋁合金粉塵蝶閥D641X攪拌站氣動蝶閥連接尺寸 connection dimensions
|
MODEL
|
￠A
|
￠B
|
￠C
|
￠D
|
n-￠d
|
H
|
L
|
L1
|
|
BVF100
|
95
|
180
|
220
|
105
|
4-14
|
330
|
77
|
40
|
|
BVF150
|
150
|
200
|
228
|
163
|
4-14
|
370
|
77
|
40
|
|
BVF200
|
200
|
250
|
278
|
213
|
4-14
|
420
|
77
|
40
|
|
BVF250
|
250
|
300
|
328
|
263
|
8-14
|
470
|
77
|
40
|
|
BVF300
|
300
|
350
|
378
|
313
|
8-14
|
520
|
77
|
40
|
|
BVF350
|
350
|
400
|
440
|
363
|
8-14
|
600
|
85
|
40
|
|
BVF400
|
400
|
470
|
530
|
413
|
8-14
|
650
|
85
|
40
|
|
型號
|
|
|
氣缸工作壓力
|
0.4-0.7MPa MAX0.8MPa
|
|
驅動方式
|
手動、蝸輪傳動、氣動等
|
|
適用溫度
|
-20℃～+80℃
|
|
適用介質
|
水泥、物料等粉體介質
|
|
材料
|
閥體
|
壓鑄鋁合金
|
|
蝶板
|
耐磨高分子復合材料
|
|
閥桿
|
2Cr13、45#鋼、不銹鋼
|
|
閥座
|
丁腈橡膠 NBR硅橡膠
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
試驗檢驗
|
壓力溫度
|
|
GB/T12238
|
GB/T12221
|
GB/T9113
|
GB/T13927
|
GB/T12224
|
安裝維護installation maintenance
1、閥門出廠前已經預裝好并通過了測試。
2、由于此閥門為鋁合金閥體，故運輸、存放時不要將重物置于閥門上。
3、正常工作溫度小于80℃，物料密度小于1.3T/m3。
4、在安裝前請用一層薄液體來密封法蘭。
5、安裝時，要將閥門固定在（螺旋泵、輸送帶、振動進料倉或類似裝置）上，請使用足夠長的柱頭螺栓連接上部連接法蘭、閥門自身以及下部連接法蘭，不得使閥門內部螺栓受力，否則可能會造成兩個閥體分裂、損壞閥門。
6、電氣連接線的工作以及閥門的維護必須由專門的技術人員完成。
7、安全注意事項：閥門工作期間，請勿將手伸入閥門內！在設備上安裝安全鐵格等，以免造成損傷！
8、維護：每周檢查一次，物料輸送是否順利，是否有淤積。必要時徹底清潔接觸部分！
9、在拆卸維護前，請確認氣源、電源全部斷開！
10、如有任何不明確的事項，請與我們及時聯系，以免造成不必要的損失。
常見故障及解決方案fault and solutions
|
一、閥門不能開啟或一直開啟
|
|
1.1物料凝結成團塊
|
拆除閥門徹底清潔并重新安裝
|
|
1.2閥板承受的重量過大
|
減輕料箱中的物重
|
|
1.3氣動執行機構使用空氣壓力過低
|
檢查壓縮空氣管路、設備等是否有泄漏
|
|
1.4電磁閥損壞
|
檢查線圈是否燒壞，更換線圈。如無，更換電磁閥
|
|
二、閥門泄漏關不嚴
|
|
1.1閥門不能完全關閉
|
把限位螺栓松出半圈
|
|
1.2閥座密封件磨損
|
更換密封件
|
|
1.3執行器壽命用盡
|
更換密封件
|
|
如有上述未提及的故障請與我們聯系。
|
|
|
|
|
