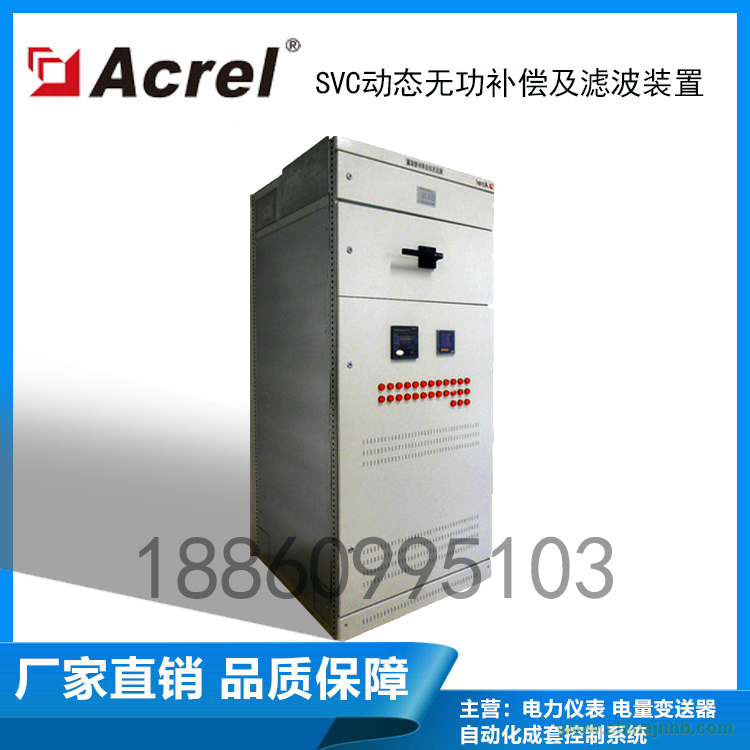

動態無功補償及濾波裝置適用于頻率50Hz電壓0.4kV電網的無功功率自動補償；它集無功補償、濾波、電網監測于一體，不但可以通過投切電容器組來補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量；同時還能夠?qū)崟r監測電網的三相電壓、電流、功率因數等電量參數。
1.2工作原理
1.3無功補償?shù)谋匾?/span>
-
功率因數過低會受到電力部門的處罰甚至會中斷企業用電
我國供用電規則規定，工業用戶和裝有帶負荷調整電壓裝置的電力用戶，功率因數必須達到0.9以上；凡功率因數達不到上述規定的用戶，電力部門會對其加收額外的電費，即：力率電費（罰款）。具體按照《功率因數調整電費辦法》執行。
-
電力系統缺乏無功功率時就會造成生產效率降低，生產成本變高
當功率因數較低時，設備的電壓變化大，無功損耗也大，設備老化加速，容易造成設備使用壽命縮短，影響設備運行。
線路傳送的視在功率不變，功率因數低將直接增加變壓器和傳輸線路的損耗，直接增加電力費用支出。
1.4執行標準
GB/T 7251.1-2005 《低壓成套開關設備和控制設備第1部分》
GB/T 14549-1993 《電能質量：公用電網諧波》
GB/T 15543-2008 《電能質量：三相電壓允許不平衡度 》
GB/T 18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
GB/T 15576-2008 《低壓無功功率靜態補償裝置總技術條件》
1.5型號說明
1.6主要特點
裝置柜體采用框架拼裝式結構，表面噴塑或鈍化處理，外觀整潔美觀、耐老化、抗腐蝕、高壽命。
結構設計緊湊合理，布線整齊大方，維護方便。
裝置柜體可獨立安裝或與其它柜體拼柜安裝。
多種補償形式：三相共補、三相分補、共補+分補三種形式。根據電網的實際情況，兼顧補償效果和成本，合理選用補償形式。充分解決補償無功和三相不平衡之間以及三相分補和成本之間的矛盾。
使用串聯電抗器或濾波電抗器對3次、5次、7次諧波進行抑制和消除，可根據用戶現場具體電網背景定制方案。
控制器具有多回路循環或編碼投切運行方式，能有效地避免分組投切時個別電容投切過于頻繁的問題，實現最優控制。
具有數據采集功能和標準的通信接口，可實現遠程實時監測和計算機聯網管理。
采用復合開關進行投切電容，過零投入，既沒有投切涌流又有良好的散熱機制，更不會產生諧波注入，可靠性高。
具備電力參數監測、采集和統計功能。
1.7技術指標
1.8外形尺寸
1.9應用領域
港口中存在大量的大型電動起重設備，在港口裝卸生產中發揮著日益重要的作用，其起升、變幅、回轉、行走四大機構均采用三相異步電機驅動。進行無功補償，不僅可以保護這些重型設備，更可以保證港口生產安全，高效地運轉。
在各種制造業中，企業的無功功率消耗的一般情況是：感應電動機約占65-70%，變壓器（包括整流變壓器、電爐變壓器等）約占20-25%，其它（包括網絡、電抗器、儀表等）約占10%，提高功率因數不僅可以為企業減少線損，更是企業安全生產的保證。
冶金行業中大量使用了電弧爐、加熱爐、軋機等，這些負載不僅容量大，而且大部分為感性負荷，在不使用無功補償裝置的情況下，功率因數極低，嚴重危害電力系統的安全運行和電氣設備安全經濟地運行。
風力發電廠無功功率的來源主要有兩個方面，風機與變壓器，變壓器的無功功率主要來自變壓器的繞組損耗與空載鐵芯損耗，風機的無功功率具有很強的不穩定性，風電站的無功功率補償可以說是必不可少的。
隨著居民生活水平的提高和家用電器的普及，以及工業用戶的增多，各行各業以及民用用電量大幅增加，電網中無功功率的消耗也日益增大，線路損耗大，電壓也不穩定。
1.10方案樣例
