一、某公司工況介紹

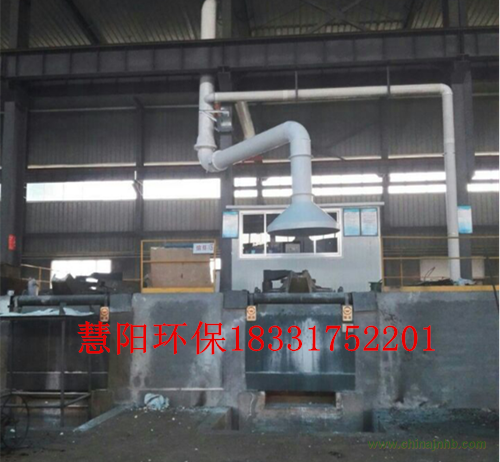

根據貴公司1T電爐使用特征，貴公司電爐加料形式為行車加料，吸塵罩不能影響行車加料，所以我公司技術人員為貴公司設計的吸塵罩為旋轉式吸塵罩，加料時吸塵罩移開，加料完畢后吸塵罩恢復到電爐頂部。保證即不影響加料又不影響電爐冶煉時的吸塵效果。

二、慧陽公司除塵器的設計
粉塵的凈化只有靠除塵器來實現，除塵器選擇的優劣直接影響到除塵系統的捕集效果，除塵電耗以及整個系統能否長期穩定，可靠運行。除塵器的形式繁多，各有利弊。關鍵在于如何揚長避短。與系統工藝及粉塵組成相適應，以獲得最佳效果。長期的冶金除塵實踐告訴我們，“簡單、實用、可靠、經濟”的HY型脈沖除塵器是最受企業歡迎的。

1.HY型布袋除塵器由除塵器本體、噴吹系統、控制系統等組成。
2. HY型脈沖袋式除塵器本體
結構框架及箱體------結構框架用于支撐除塵器本體、灰斗及輸灰設備等；箱體包括上箱體、中箱體及灰斗等
濾袋、籠骨和花板-----濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入
進氣系統 ------包括進風導流總管、導流板、
排氣系統 ------包括由排氣管道等組成的除塵器凈化氣體排放系統
平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺
3、工作原理
HY脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室并通過進風閥進入設置于除塵器灰斗上側的煙氣導流裝置；氣流通過阻流加導流型氣流分布裝置的適當導流和自然流向分布，從下部均勻進入袋室，整個過濾室內氣流分布均勻；含塵氣體中的顆粒粉塵在進風道內通過自然沉降分離后直接落入灰斗，其余粉塵在煙氣導流裝置的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱、排風管排出。因采用下部進風的方式，濾袋底部與進風口留有相當?shù)母叨?，袋室的氣流上升速度很低，基本杜絕了二次揚塵的產生。
隨著過濾工況的進行，當濾袋表面積塵達到一定量時，由清灰控制裝置按設定程序打開電磁脈沖閥噴吹，壓縮氣體以極短促的時間順序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，抖落濾袋上的粉塵。
落入灰斗中的粉塵經由卸灰閥排出后，利用輸灰設施集中送出。
除塵器的控制（包括清灰控制）采用脈沖控制儀控制。整套除塵系統的控制實行自動化無人值守控制，并可向工廠大系統反饋信息、接受工廠大系統遠程控制。
所有的檢修維護工作在除塵器凈氣室及機外執行，無須進入除塵器內部。
