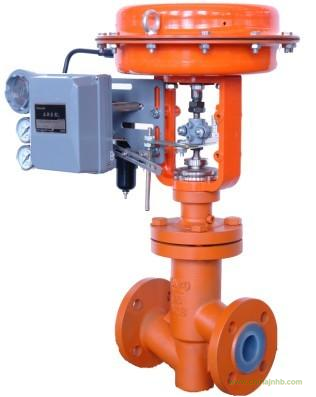

ZJHPF46精小型氣動薄膜襯四氟調節閥型氣（電）動襯氟塑單座調節閥它由輕小型多彈簧氣動薄膜執行機構或電子式電動執行機構和直通單座襯氟塑調節閥兩部分組成，由于閥門接觸介質的部位均采用高壓注塑工藝襯有能耐腐蝕，耐老化的聚全氟乙丙烯（簡稱F46）或PFA，填料函密封采用聚四氟乙烯波紋管密封。因而氣動薄膜襯氟調節閥能廣泛用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
◆氣動薄膜襯四氟調節閥特點：
1.氣動薄膜襯氟調節閥耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46或PFA，能耐酸、堿，耐強腐蝕。
2.密封性能好：由于填料函部位的密封采用PTFE材質的波紋紋管和填料雙重密封，確保無滲漏。
3.泄漏量小：由于閥芯、閥座是軟密封結構，故泄漏量低于國家標準GB/T4213中的IV級泄漏標準。
4.執行機構采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
5.ZJHPF46精小型氣動薄膜襯氟調節閥可配套各種型號電動執行機構，配套成ZDPF－10/16W型電動襯氟單座調節閥。
◆精小型氣動薄膜襯四氟調節閥ZJHPF46主要零部件材料及技術參數
|
型式
|
DN20～32為分體式鑄造球形閥，DN3/4、DN40～150為整體式鑄造球形閥
|
|
公稱通徑
|
G3/4、20、25、32、40、50、65、80、100、125、150mm
|
|
公稱壓力
|
PN1.0、1.6Mpa
|
|
連接形式
|
法蘭連接：密封面形式RF
|
|
法蘭連接用緊固件
|
GB6170（六角螺母），GB5782（六角頭螺栓）或GB901（等長雙頭螺柱）
|
|
閥體材料
|
ZG230-450襯F46、CF8、CF8M、CF3襯F46或PFA
|
|
工作溫度
|
襯F46 -30℃～+120℃ 襯PFA -30℃～+150℃
|
|
填料
|
波紋管、V型聚四氟乙烯填料雙重密封，柔性石墨
|
|
閥芯形式
|
上導向單柱塞襯F46
|
|
流量特性
|
等百分比（％），直線（L），（其中DNG3/4閥只有直線特性）
|
|
材料
|
閥芯
|
304不銹鋼襯F46或PFA，316襯F46或PFA或哈式合金
|
|
閥座
|
304不銹鋼襯F46或PFA，316襯F46或PFA或哈式合金
|
|
閥桿
|
304不銹鋼襯F46或PFA，或哈式合金
|
|
波紋管
|
PTFE、F46
|
注：1.對含有硬質顆粒、雜志的介質，閥芯、閥座、閥桿可采用哈式合金等材料；
2.如公稱壓力超過1.6Mpa，可采用四氟填料密封能滿足壓力等級要求。
◆調節閥整機性能：
|
調節閥的作用方式
|
氣關式或氣開式 電關式或電開式
|
|
流量特性
|
等百分比（％）、直線（L）
|
|
閥座泄漏量
|
符合GB/T4213-92IV級，小于額定KV值的0.01％
符合ANSIB16.104-81IV級，小于額定CV值的0.01％
|
|
可調比 R
|
30:1
|
|
回差
|
小于全行程的3％（帶定位器）
小于全行程的8％（不帶定位器）
|
|
基本誤差
|
小于全行程的±3％（帶定位器）
小于全行程的±8％（不帶定位器）
|
◆額定Kv值和行程：
|
公稱通徑
DN（mm）
|
G3/4
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
閥座直徑
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數
KV
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
160
|
240
|
|
額定行程
|
10
|
16
|
25
|
40
|
60
|
◆精小型氣動薄膜襯氟調節閥ZJHPF46允許壓差：
|
公稱通徑DN（mm）
|
G3/4
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
氣關
（電關）
|
彈簧
范圍
（Kpa）
氣源
（Mpa）
|
20～100/0.14
|
1.6
|
1.6
|
1.43
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.14
|
0.11
|
0.10
|
|
40～20/0.25
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.35
|
1.27
|
0.83
|
0.54
|
0.30
|
0.38
|
|
氣開
（電開）
|
20～100/0.14
|
1.6
|
1.6
|
0.9
|
0.55
|
0.50
|
0.30
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
|
40～200/0.25
|
1.6
|
1.6
|
1.6
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.28
|
0.24
|
0.20
|
|
