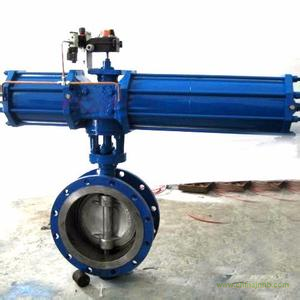

氣動硬密封蝶閥為氣動控制，適用于對夾關閉或開啟時間要求極嚴的場合，配以適當附件可以適用于要求緊接切斷的場合。
氣動硬密封蝶閥 特點
1、氣動法蘭蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。耐高溫、耐低溫、耐腐蝕性，操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
氣動硬密封蝶閥與軟密封蝶閥的分類
硬密封蝶閥（閥體材質有鑄鋼、不銹鋼；壓力1.0-6.4Mpa；有對夾、法蘭、焊接等）
1.手動偏心蝶閥D73H-16C/D43H-16C/D73W-16P/D43W-16P
2.渦輪傳動偏心蝶閥D373H-16C/D343H-16C/D373W-16P/D343W-16P
3.氣動偏心蝶閥D673H-16C/D643H-16C/D673W-16P/D643W-16P
4.電動偏心蝶閥D973H-16C/D943H-16C/D973W-16P/D943W-16P
5.通風蝶閥TD41H-6C/TD341H-6C/TD641H-6C/TD941H-6C
TD41W-6P/TD341W-6P/TD641W-6P/TD941W-6P
TD41W-6C/TD341W-6C/TD641W-6C/TD941W-6C
QD41W-6C/QD341W-6C/QD641W-6C/QD941W-6C
QD41H-6C/QD341H-6C/QD641H-6C/QD941H-6C
QD41W-6P/QD341W-6P/QD641W-6P/QD941W-6P 等
軟密封蝶閥（閥座有丁腈橡膠，EPDM，四氟乙烯 ；閥體材質有：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼；蝶板材質有鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、青銅、DIN1.4469/1.4529/2507、哈氏合金等）
1.手動軟密封蝶閥D71X-10/D41X-10/D71F-10S/D71F-10F；
2.渦輪傳動軟密封蝶閥D371X-10/D341X-10；
3.氣動軟密封蝶閥D671X-10/D641X-10；
4.電動軟密封蝶閥D971X-10/D941X-10/D971X-10S/D971X-10F
氣動硬密封蝶閥標準
GB/T12238-2008法蘭和對夾連接彈性密封蝶閥標準
JB/T8527-1997金屬密封蝶閥標準
JB/T8692-1998煙道通風蝶閥標準
氣動硬密封蝶閥執行機構
采用新型系列DA/SR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動硬密封蝶閥附件選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
