電阻絲直徑材料
|
阻絲形式
|
單支式
|
雙支式
|
|
套管直徑
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ4 Φ5 Φ6 Φ8
|
|
套管材質
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
常溫絕緣電阻
PT100熱電阻在環境溫度為15～35°C，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
測溫范圍及溫差
|
型號
|
分度號
|
測溫范圍°C
|
精度等級
|
允差
|
|
WZPK
|
Pt100
|
-199~+600
|
A級
|
±(0.15+0.002|t|)
|
|
WZPK
|
Pt100
|
-199~+600
|
B級
|
±(0.30+0.005|t|)
|
熱響應時間
|
套管直徑
|
熱響應時間
|
|
Ф3
|
≤3s
|
|
Ф4
|
≤5s
|
|
Ф5
|
≤8s
|
|
Ф6
|
≤12s
|
|
Ф8
|
≤15s
|
測量端結構形式
PT100熱電阻測量端結構形式圖
PT100熱電阻型號表
PT100熱電阻選型要點：1、探頭材質、直徑、長度；2、引線長度及規格；3、所測溫度及范圍狀況；4、其它特殊要求。
|
WZP
|
裝配鉑熱電阻(探頭直徑>8mm，不可彎曲)
|
|
WZPK
|
鎧裝鉑熱電阻(探頭直徑≤8mm，可適當彎曲)
|
|
電阻體個數
|
無
|
單支
|
|
2
|
雙支
|
|
安裝固定形式
|
1
|
無固定裝置
|
|
2
|
固定卡套螺紋
|
|
3
|
活動卡套螺紋
|
|
4
|
固定卡套法蘭
|
|
5
|
活動卡套法蘭
|
|
接線盒形式
|
1
|
赫斯曼接頭式
|
|
2
|
防噴式
|
|
3
|
防水式
|
|
4
|
防爆式
|
|
6
|
圓接插式
|
|
7
|
扁接插式
|
|
8
|
手柄式
|
|
9
|
補償導線式
|
|
產品直徑
|
3
|
Ф3
|
鎧裝式
|
|
4
|
Ф4
|
|
5
|
Ф5
|
|
6
|
Ф6
|
|
8
|
Ф8
|
|
1
|
Ф12
|
裝配式
|
|
0
|
Ф16
|
|

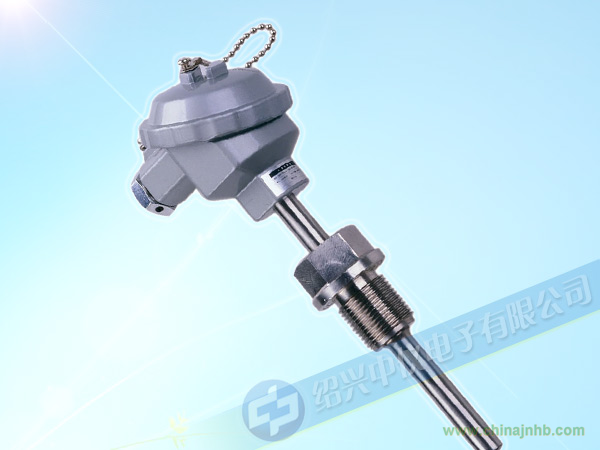

常規型號例舉：WZP-230(PT100/防水接線盒/直徑16mm/固定螺紋M27*2/L*l=500*350mm)
|
