性能與用途:
下展式放料閥操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
結構與原理:

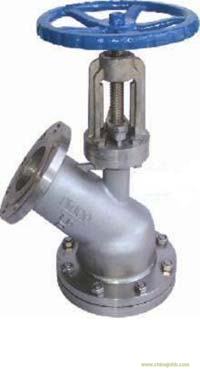

下展式放料閥主要由1.閥體,
2.閥瓣,
3.密封圈,
4.閥桿,
5.支架,
6.閥壓蓋,
7.手輪,
8.法蘭,
9.螺母,
10.定位螺釘?shù)攘慵M成詳見下圖手輪順轉, 閥門關閉,甘共苦閥桿向上移動, 此閥為上展式放料閥。手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展式放料閥。
性能參數:
工作壓力1.6Mpa
工作介質為水, 油液體, 酸堿等
工作溫度為<=175
o C. 不銹鋼<=320
o C 碳鋼
主要零件材質:
|
零件名稱
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO
2 Ti系列
|
ZG00Cr17Ni14MO
2 系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti
|
ZG00Cr17Ni14MO
2
|
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti
|
ZG00Cr17Ni14MO
2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO
2 Ti
|
ZG00Cr17Ni14MO
2
|
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
|
