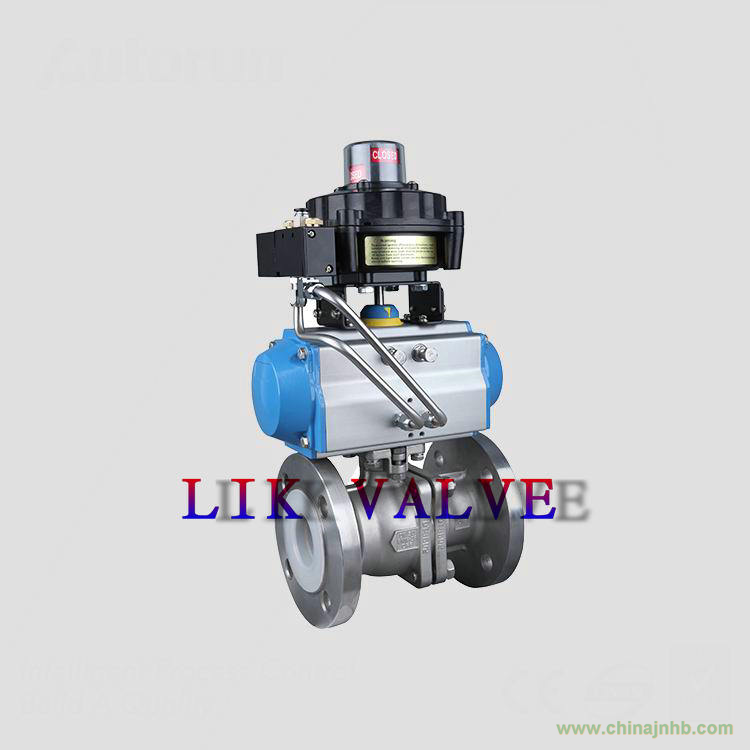

氣動不銹鋼304/316法蘭浮動球閥
德國萊克閥門中國總代理-germany lik valves international
簡介：
ZSHOR型氣動O型切斷球閥是由雙(單)作用氣動活塞執行機構和浮動球閥組成。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動O型調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開或全閉的動作，氣動O型調節球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度≤260°的場合，金屬硬密封閥座適用于溫度≤500°的場合。
氣動不銹鋼304/316法蘭浮動球閥應用領域
氣動O型調節球閥廣泛適用于天然氣、油品、化工、冶金、造紙
電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。
氣動法蘭浮動球閥閥體參數：
|
|
名稱
|
屬性
|
|
環境溫度：
|
標準型-20℃~+80℃
|
|
公稱通徑：
|
DN15~DN200
|
|
連接方式：
|
螺紋、法蘭、卡箍、承插焊、薄型對夾
|
|
公稱壓力：
|
PN10、PN16、PN25、PN40、PN64
|
|
閥體材質：
|
球墨鑄鐵、灰鑄鐵、鑄鋼、不銹鋼（304、316、316L）、哈式合金
|
|
密封材質：
|
聚四氟乙烯（PTFE）、對位聚苯（PPL）、硬質合金
|
|
介質溫度：
|
-20℃~+280℃
|
|
適用介質：
|
蒸氣、水、油、粉塵等
|
|
裝置連接：
|
ISO 5211
|
|
閥門檢驗：
|
ISO/DIN 5208-1987
|
氣動雙作用法蘭球閥執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
☆齒輪式雙活塞，輸出力矩大，體積小。
☆氣缸選用鋁金材料，重量輕、外形美觀。
☆可在頂部、底部安裝手動操作機構。
☆齒條式連接可調節開啟角度、額定流量。
☆執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
☆IS05211標準連接為產品的安裝更換提供了方便。
☆兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項
◇根據不同控制和要求可選擇下列附件：
◇切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
◇調節型附件：電氣定位器、氣動定位器、電氣轉換器。
◇氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
◇手動機構：HVSD手操機構
結構尺寸：
|
DN
|
L
|
L1
|
L2
|
~H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
1/2"
|
130
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
3/4"
|
140
|
141/159
|
71/83
|
209/240
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
1"
|
150
|
159/211
|
83/95
|
214/256
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
1
1/4"
|
165
|
159/248
|
83/107
|
257/277
|
140
|
100
|
76
|
18
|
2
|
4-Φ18
|
|
1
1/2"
|
180
|
211/248
|
95/107
|
274/292
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
2"
|
200
|
248/269
|
107/123
|
290/300
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
2 1/2"
|
220
|
248/315
|
107/141
|
310/335
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
3"
|
250
|
269/345
|
123/152
|
346/368
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
4"
|
280
|
345/409
|
152/172
|
378/410
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
5"
|
320
|
409/550
|
172/215
|
425/450
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
6"
|
360
|
550/600
|
215/240
|
468/531
|
285
|
240
|
211
|
22
|
3
|
8-Φ18
|
|
8"
|
400
|
600/633
|
240/262
|
583/618
|
340
|
295
|
266
|
22
|
3
|
12-Φ22
|
Note: Actuator model
is for reference, can be changed according to practical usage.
