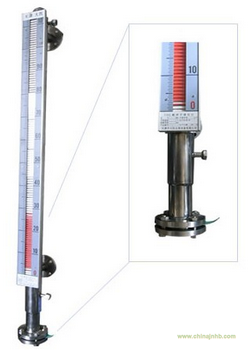

一、HC-UHZ-52Z夾套型磁翻板液位計基本結構
在磁翻板液位計測量管（主體管）之外加裝套管，套管上、下兩端各有一個進出汽（液）接口，進而構成夾套式磁翻板液位計。
二、HC-UHZ-52Z夾套型磁翻板液位計用途
夾套式主要用于高粘度和低沸點介質液位的測量。
當測量粘度大易凝固的液體介質時，可在夾套腔內連續通入蒸汽或高溫水，便可有效的防止被測介質在測量管內凝固，因而可連續地進行液位測量。
當測量低沸點易沸騰的液體介質時，可在夾套腔內連續通入冷卻水來穩定液面，從而可準確的觀察液面的高度。
三、主要技術參數
1、測量范圍：L=500～6000mm；
2、指示誤差：±10mm；
3、工作壓力：≤6.3MPa；
4、介質溫度：350℃；
5、介質密度：≥0.4g/ cm3；
6、夾套腔內保溫或者保冷介質壓力：≤0.6MPa；
7、夾套腔接管尺寸：G1/2"（外螺紋）；
8、 連接法蘭：□規格：DN20、DN25（任選）；□標準：PN1.0～PN2.5，JB/T83-94（平焊） PN4.0～PN0，JB/T84-94（凹凸），儀表凸面?；蜻x用其它法蘭標準，訂貨時請注明。
9、安裝方式：側裝。
10、夾套腔接管入口（下端），應加裝一個針型閥，以便于夾套腔內介質的通斷；
四、產品型譜
基本型號
工作
壓力
報警器
配 置
變送器
配 置
防爆
要求
法蘭
通徑
測量
范圍
特殊
型式
表示意義
HC-UHZ-52
—□
—□
□
□
—□
—□
/□
型譜
P
最高工作壓力（MPa）
O
無報警器
B
配報警器
O
無變送器
M
配MY型變送器
J
配JY型變送器
O
無防爆要求
d
隔爆型
D1
DN20
D2
DN25
L
法蘭中心距
Z
夾套型
W
高溫型
F
防腐型
Y
高壓型
R
電熱帶式
H
防火花式
S
防霜型
X
指示器下置式
D
指示器上置式
