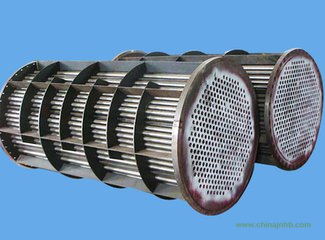

固定管板式換熱器由兩端管板和殼體構成。由于其結構簡單，運用比較廣泛。
固定管板式換熱器型式：
1、立式固定管板式換熱器
2、臥式固定管板式換熱器
3、臥式重疊固定管板式換熱器
固定管板式換熱器基本參數：
1、公稱直徑DN
鋼管制圓筒：159，1,2,273,325mm
卷制圓筒：400,450,500,600,700,800,900,1000,(1100),1200,(1300),1400,(1500),1600,(1700),1800mm
注：括號內的公稱直徑不推薦選用。
2、公稱壓力PN
0.25,0.60,1.00,1.60,2.50,4.00,6.40MPa。
3、固定管板式換熱管長度、規格及排列形式
⑴、固定管換熱管長度L
1500,2000,3000,4500,6000,9000mm。
⑵、固定管換熱管規格及排列形式
|
換熱管外徑×壁厚
|
排列方式
|
管心距
|
|
碳素鋼、低合金鋼
|
不銹耐酸鋼
|
|
25×2.5
|
25×2
|
正三角形
|
32
|
|
19×2
|
19×2
|
25
|
4、管程數N
|
公稱直徑DNmm
|
159~219
|
273
|
325~500
|
600~1800
|
|
管程數N
|
1
|
1,2
|
1，2,4
|
1,2,4,6
|
5、折流板間距
|
公稱直徑DN
|
管長
|
折流板間距
|
|
≤500
|
≤3000
|
100
|
200
|
300
|
450
|
600
|
--
|
|
4500~6000
|
|
--
|
|
600~800
|
1500~6000
|
150
|
200
|
300
|
450
|
600
|
--
|
|
900~1300
|
≤6000
|
--
|
200
|
300
|
450
|
600
|
--
|
|
7500，9000
|
--
|
--
|
300
|
750
|
|
1400~1600
|
6000
|
--
|
--
|
450
|
600
|
750
|
|
7500，9000
|
--
|
--
|
--
|
|
1700~1800
|
6000~9000
|
--
|
--
|
--
|
450
|
600
|
750
|
固定管板式換熱器是一種實現物料之間熱量傳遞的節能設備，是在石油、化工、石油化工、冶金、電力、輕工、食品等行業普遍應用的一種工藝設備。在煉油、化工裝置中換熱器占總設備數量的40%左右，占總投資的30%-45%。
隨著節能技術的發展，應用領域不斷擴大，利用換熱器進行高溫和低溫熱量回收帶來了顯著的經濟效益。
