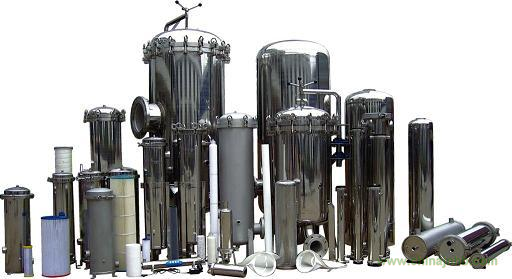

不銹鋼過濾器

【5】不銹鋼過濾器，由殼體、多元濾芯、反沖洗機構、和差壓控制器等部分組成后由不銹鋼過濾器殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 最后從出口送出。

設計特點

1、過濾設備采用專利技術的內部機械結構，實現了真正意義上的高壓反沖洗功能，可輕松徹底地清除濾網截留的雜質，清洗無死角，通量無衰減，保障了過濾效率和長久的使用壽命。

2、不銹鋼過濾器采用304、316L不銹鋼楔形濾網，強度大、精度高、耐腐蝕，最高過濾精度可達25微米。

3、不銹鋼過濾器通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。

4、不銹鋼過濾器易損件少，無耗材，運行維護費用低，操作管理簡單。

5、不銹鋼過濾器運行精確，可以根據不同水源和過濾精度靈活調整反沖洗壓差時間和時間設定值。

6、不銹鋼過濾器在反沖洗過程中，各個(組)濾網依次進行反沖洗操作；確保濾網安全、高效清洗，而其他濾網不受影響，繼續過濾。

7、不銹鋼過濾器采用氣動排污閥，反沖洗歷時短，反沖洗耗水量少，環保經濟。

8、不銹鋼過濾器結構設計緊湊合理，占地面積小，安裝移動靈活方便。

不銹鋼過濾器的優點：

穩定的過濾效果;

深層過濾，杰出的攔污能力;

操作簡單，維護方便;

系統運行成本低，性能可靠，壽命可長達10年以上。

不銹鋼疊片式采用不銹鋼材質經過長時間防止生銹;設備主要應用行業為：化工、電力、鋼鐵、機械制造、食品飲料加工、塑料、造紙、采礦、冶金、紡織、石化、環境、高爾夫球場、汽車、自來水前道過濾。

技術參數

4、濾網孔徑：50-1000μm

5、沖洗時間：反沖洗單循環過程23秒左右

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服務條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

安裝使用

該類閥門在管道中一般應當水平安裝。

安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞

按照不銹鋼自清洗過濾器本體上的箭頭提示方向連接管道

調式電動部分時，請注意電機的轉動方向要與標識方向一致

安裝時應考慮便于檢修，且應安裝旁通管道。

安裝時應盡量考慮排污口在下部，便于雜物的排放。

排污管接到排污溝，排污管道不宜過長。

精度換算

過濾器濾網精度換算
