概述

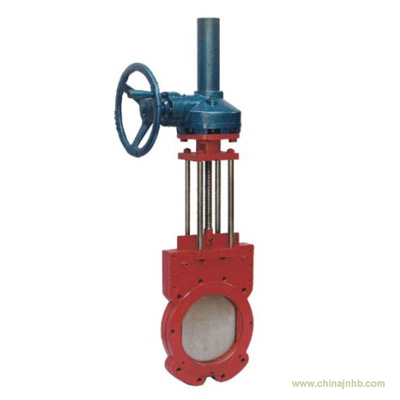

Z573X傘齒輪漿液閥是在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的基礎上開發出來的一種新型產品。主體采用鑄造，鑄鐵材質。通徑從DN50-DN1200。產品廣泛用于化工，煤炭，食品，污水，造紙，鋼鐵等到領域，是一種理想的密封閥門。鏈輪式漿液閥主要由左，右閥體，U型密封圈，閘板，鋼螺母，閥桿，支架，手輪等件組成，閥門啟閉靠旋轉傘齒輪完成，順時旋轉時，閥門關閉;反之為開放。也可根據客戶需要旋轉安裝其他驅動方式如電動裝置，氣動裝置、電液動裝置。
主要性能規范.
|
公稱壓力PN
|
密封試驗
|
殼體試驗
|
工作溫度
|
適用介質
|
|
0.6MPa
|
0.66MPa
|
0.9MPa
|
-10℃～120℃
|
泥漿、煤渣、紙漿、糧漿、粒狀物等介質
|
|
1.0MPa
|
1.1MPa
|
1.5MPa
|
主要外形及連接尺寸
|
公稱通徑DN
|
結構長度L
|
D1
|
D2
|
H
|
L0
|
D0
|
n-M
|
|
0.6
|
1.0.
|
|
50
|
48
|
48
|
100
|
125
|
300
|
400
|
250
|
4-M16
|
|
65
|
48
|
48
|
120
|
145
|
310
|
400
|
250
|
4-M16
|
|
80
|
50
|
50
|
135
|
160
|
330
|
400
|
250
|
4-M16
|
|
100
|
50
|
50
|
155
|
180
|
380
|
400
|
250
|
8-M16
|
|
125
|
50
|
50
|
185
|
210
|
440
|
400
|
250
|
8-M16
|
|
150
|
60
|
60
|
210
|
240
|
500
|
400
|
250
|
8-M20
|
|
200
|
60
|
60
|
265
|
295
|
580
|
400
|
250
|
8-M20
|
|
250
|
70
|
70
|
320
|
350
|
670
|
420
|
300
|
12-M20
|
|
300
|
70
|
80
|
368
|
400
|
820
|
420
|
300
|
12-M20
|
|
350
|
80
|
90
|
428
|
460
|
900
|
420
|
300
|
16-M20
|
|
400
|
90
|
120
|
482
|
515
|
1020
|
420
|
300
|
16-M22
|
|
450
|
90
|
120
|
532
|
565
|
1150
|
420
|
300
|
20-M22
|
|
500
|
90
|
130
|
585
|
620
|
1250
|
420
|
300
|
20-M22
|
|
600
|
140
|
140
|
685
|
725
|
1500
|
420
|
300
|
20-M27
|
|
700
|
140
|
140
|
800
|
840
|
1750
|
420
|
300
|
24-M27
|
|
800
|
190
|
190
|
905
|
950
|
2000
|
420
|
300
|
24-M30
|
|
900
|
203
|
203
|
1005
|
1050
|
2300
|
420
|
300
|
28-M30
|
|
1000
|
216
|
216
|
1115
|
1160
|
2500
|
420
|
300
|
28-M30
|
|
1200
|
254
|
254
|
1325
|
1380
|
2800
|
420
|
300
|
32-M36
|
