一、產品詳細

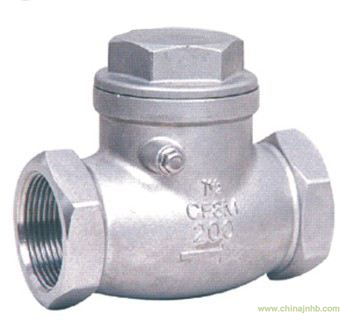

產品名稱：內螺紋旋啟式止回閥
產品特點：公稱壓力：2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G·NPT.BSPT.BSP DIN259/2999。
二、應用規范：
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
三、主要零件材料：
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
搖桿插銷
|
不銹鋼316/304
|
|
4
|
閥瓣
|
不銹鋼CF8M/CF8
|
|
5
|
螺塞
|
不銹鋼316/304
|
|
6
|
螺塞墊片
|
聚四氟乙烯PTFE
|
四、主要連接尺寸及重量：
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
|
A
|
15
|
20
|
25
|
32
|
40
|
|
H
|
42
|
51
|
60
|
67
|
75
|
|
L
|
65
|
80
|
90
|
105
|
120
|
