一、全自動過濾器簡單介紹
安徽華強環?？萍加邢薰旧a(chǎn)的全自動過濾器是一種全自動自清洗水過濾器，過濾器網內安裝一套刷子，刷子由電機帶動旋轉，在過濾器端蓋上安裝一個電磁隔膜排污閥。工作時，濁水由進水口進入，通過不銹鋼楔形網過濾污物。凈水由出水口流出，當污物聚集過多時，造成過濾不暢，腔體壓力上升，當進出水的壓力差值達到一定值時(預先設定)，壓差開關發出信號給控制器，控制器啟動減速機電機，帶動刷子旋轉刷掉污物雜質。同時打開電磁隔膜排污閥，排
二、全自動過濾器技術參數
1、單臺流量：30-1200立方米 更大流量可多機并聯
2、最小工作壓力：0.2MPa
3、最大工作壓力：1.6 MPa、2.5 MPa
4、最高工作溫度：80度，過濾精度200-3500微米
5、控制方式：壓差，時間及手動
6、清洗時間：20-60秒
7、清洗機構轉速14-20rpm
8、清洗壓損：0.1-0.6 bar
9、控制電壓：交流200V
10、額定電壓：三相200V、380V、50HZ
|
型號
|
管徑
mm
|
過濾流量
m2/h
|
過濾面積
cm2
|
排污閥
DN(mm)
|
一次清洗水量
(L)
|
電機功率
kw
|
重量
kg
|
D
mm
|
|
DSL4
|
100
|
80
|
4150
|
50
|
150
|
0.55
|
71
|
?325
|
|
DSL6
|
150
|
160
|
6150
|
50
|
150
|
0.55
|
102
|
?425
|
|
DSL8
|
200
|
300
|
7650
|
50
|
150
|
0.55
|
113
|
?425
|
|
DSL10
|
250
|
450
|
14500
|
50
|
200
|
0.55
|
260
|
?630
|
|
DSL12
|
300
|
650
|
14500
|
80
|
200
|
0.55
|
265
|
?630
|
|
DSL14
|
350
|
900
|
17000
|
80
|
500
|
0.55
|
550
|
?725
|
|
DSL16
|
400
|
120
|
20000
|
80
|
500
|
0.55
|
580
|
?800
|
|
注：打開過濾器所需的最小尺寸
|
|
型號
|
管徑
mm
|
過濾流量
m2/h
|
過濾面積
cm2
|
電子排污閥
DN(mm)
|
一次清洗水量
(L)
|
清洗排污閥
DN(mm)
|
電機功率
kw
|
重量
kg
|
D
mm
|
|
DSL28
|
700
|
3200
|
34000
|
100
|
750
|
65
|
1.1
|
2050
|
1428
|
|
DSL32
|
800
|
42000
|
46000
|
100
|
750
|
65
|
1.5
|
2960
|
1628
|
|
DSL36
|
900
|
5300
|
53000
|
100
|
750
|
80
|
1.5
|
3800
|
1832
|
|
DSL40
|
1000
|
6500
|
68000
|
150
|
1000
|
80
|
2.2
|
4720
|
2032
|
|
DSL48
|
1200
|
9300
|
78000
|
150
|
1000
|
80
|
2.2
|
7250
|
2440
|
|
注：打開過濾器所需的最小尺寸
|
(精確尺寸數據以公司發布的最新樣本為準)
三、全自動過濾器工作原理
含雜質的水由入口進入過濾器，先流經粗濾網①進行粗過濾，然后進入細濾網②內腔進行細過濾，過濾后的凈水由出口流出。過濾出來的雜質吸附在細濾網上，并因此形成了濾網內外表面的壓差。當壓差達到設定值時（比如0.5 Bar時），壓力傳感器傳送信號給控制器，控制器打開排污閥④從排污口排出，結果使得水力馬達腔和雜質收集器③和⑤室的壓力下降，從而產生了類似于真空清洗原理的負壓抽吸，濾網表面 的雜質隨著反沖洗水通過集污器和水力馬達⑦排到污水腔⑥，經過排污孔排出。排水使水力馬達和雜物收集器旋轉，以使整個濾網得以沖洗。大尺寸的過濾器還帶有驅動缸⑧以控制雜質收集器的縱向移動，并防止其移動過快，使整個濾網能被噴嘴沖洗。整個反沖洗過程自動控制，只需數秒，在自清洗過程中不會造成主水流的中斷。
全自動過濾器主要用于凈化水用途，可用于工業、農業、電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙，煤礦，游泳池，景觀，綠化等各行各業的水過濾、水處理、水改造特別是對水質要求較高的微濾領域，全自動過濾器有很多功能可去除水中泥沙、粘土、鐵銹、懸浮物、藻類、生物粘泥、腐蝕產物、大分子細菌、有機物及其它微小顆粒等雜質，達到水質凈化的目的。

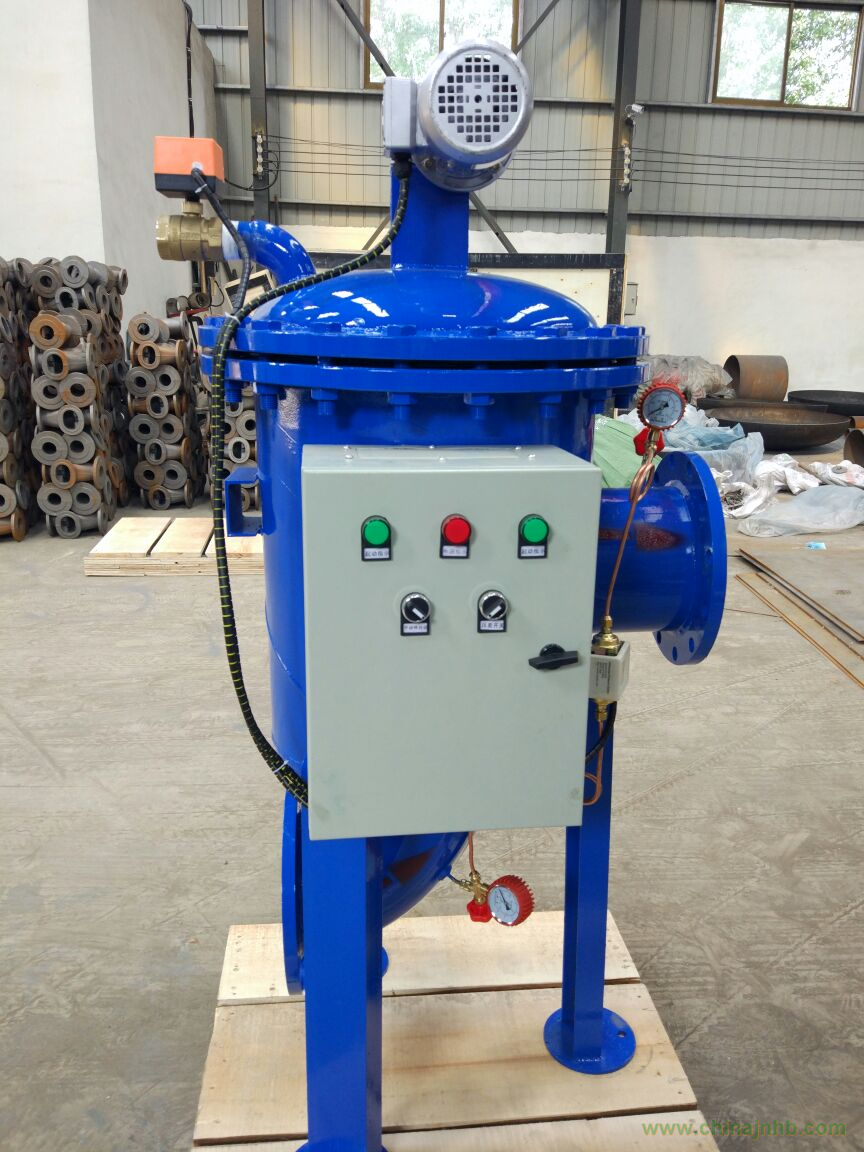

五、全自動過濾器產品圖片
