一、概述
金屬管浮子流量計，它具有體積小，檢測范圍大，使用方便等特點，可用來測量液體、氣體以及蒸汽的流量?？趶綇腄N15～DN200，精度1.5級，特別適宜對低流速小流量的介質流量測量和高溫、高壓、不透明及腐蝕性介質的流量測量。
二、測量原理
金屬管浮子流量計檢測部分是由一個自下向上擴張的垂直錐形管和一個沿著錐形管軸可以上下自由移動的浮子組成。被測流體從下向上經過錐管和浮子形成的環隙時，浮子上、下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有著對應關系。DWLZ系列智能金屬管浮子流量計是采用最新專利技術生產的變面積式流量?jī)x表，是工業自動化檢測過程中常用的一種變面積流量。
三、結構特點
●適用于小管徑和低流速介質流量測量
●可用于低雷諾數的介質的流量測量
●壓力損失較低
●結構簡單，工作可靠，維護量小，使用壽命長
●對上游直管段要求較低
●較寬的量程比10：1
●單軸靈敏指示
●非接觸耦合傳動結構確保位移傳輸穩定

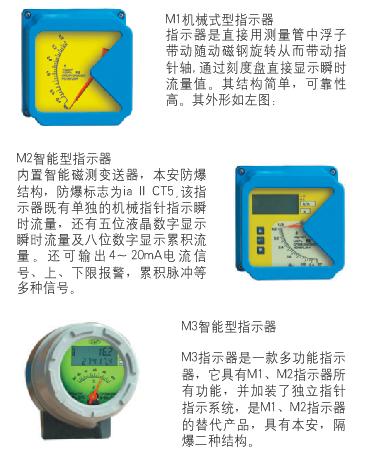

●智能KVD轉換器有就地顯示型和智能遠傳型兩種。具有在線雙行液晶顯示瞬時流量和累積流量的功能；可以實現參數設定； 具有數據掉電恢復
四、技術參數
●測量范圍：水（20℃) 1～200000 l/h
空氣（20℃，0.1013MPa）0.03～4000m3/h
●量程比：10：1
●精 度：1.5級
●壓力等級：1.6Mpa、4.0Mpa、16Mpa、25Mpa
●壓力損失：7KPa～70KPa
●介質溫度：標準型(E)：-80℃～200℃；
PTFE： 0℃～85℃；
高溫型：-80℃～300℃
●允許介質粘度范圍：小于這個上限值，流量測量不受粘度影響
DN15：η<5mPa.s (KV15.1-KV15.3)
DN20：η<30mPa.s (KV15.4-KV15.8)
DN25：η<250mPa.s
DN50-DN150：η<300mPa.s
●環境溫度：指示器帶液晶顯示：-30℃～65℃；
就地指示型：-40℃～80℃
●連接形式：法蘭連接HG20594、HG20595
●電纜接口：M20X1.5
●供電電源：標準型：24VDC，二線制4～20mA
交流型：85～265VAC 50HZ
電池型: 3.6V@7.5AH鋰電池,可連續使用壽命三年以上
●輸出信號：4～20mA
●報警輸出: 上限或下限瞬時流量報警
●集電極開路輸出：最大100mA@30VDC阻抗100歐
●繼電器輸出：觸點容量：1A@30VDC或0.25A@250VAC或 0.5A@125VAC
●脈沖輸出: 累積脈沖輸出,最小間隔50毫秒（報警和脈沖只能任選其一）
●液晶顯示: 瞬時流量顯示數值范圍:0～50000，累計流量顯示范圍:0~99999999
●防護等級: IP65
●防爆標志: 本安型:Exia II CT5 隔爆型:Exd II Bt6
智能遠傳型帶有多參數標定功能，有數據恢復，數據備份及掉電保護功能

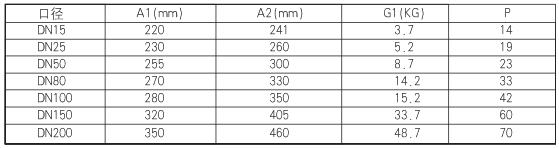

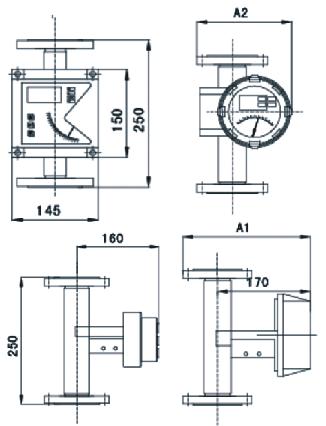

Fa標準型外形尺寸及重量壓損表

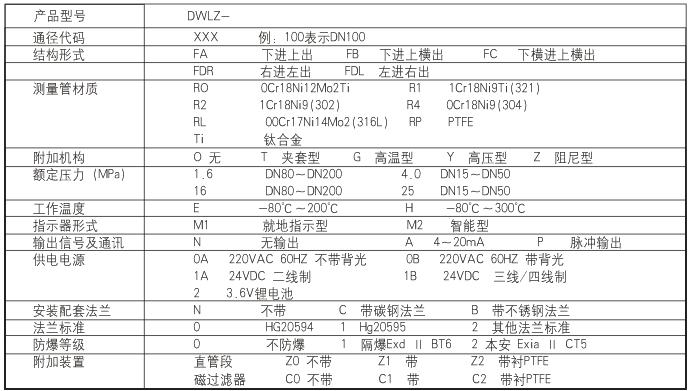

五、產品選型
