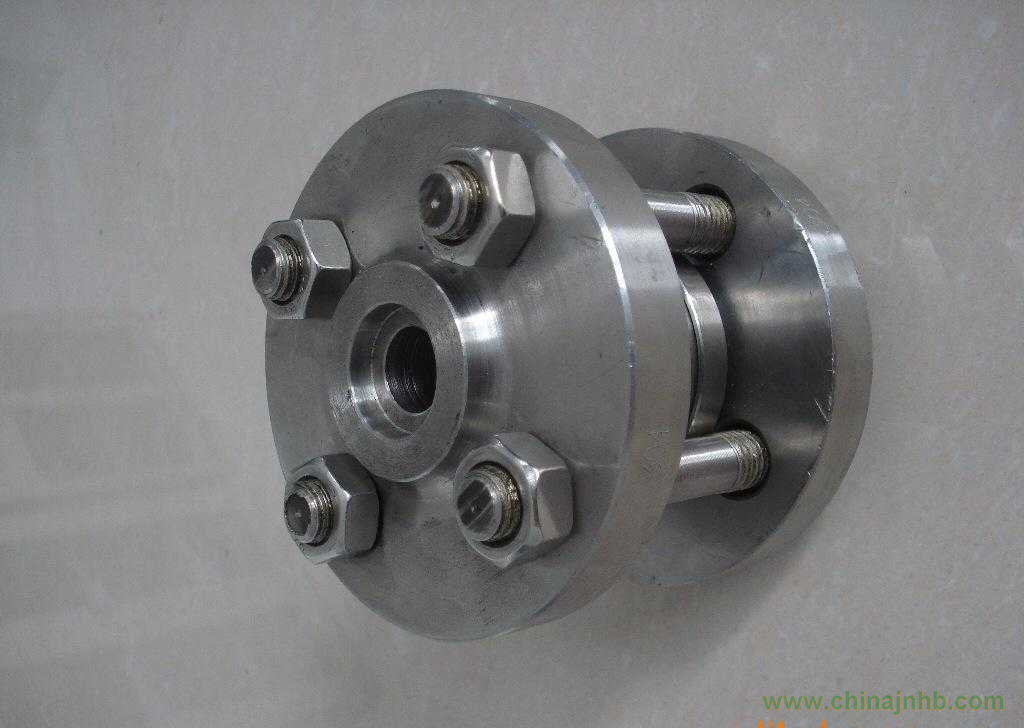

H72H對夾式高壓止回閥概述：
高壓止回閥“ C ”型，系供安裝在溶液、液氨、 25% 氨水、氮氨混合氣的管道上用的?！?R ”型系供安裝在尿素裝置管道上，輸送尿素及甲胺液用的。
主要零部件材料：
|
零件名稱
|
材料名稱用標準牌號
|
材料名稱用標準牌號
|
|
閥體
|
合金鋼 GB3077-88 40Cr
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
閥座、閥瓣
|
不銹鋼 GB1220-92 2Cr13
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
透鏡墊
|
優質碳鋼 GB699-88 20
|
尿素級不銹鋼 GB1220-92 00Cr17Ni14Mo2
|
|
法蘭
|
優質碳鋼 GB699-88 35
|
優質碳素鋼 GB699-88 35
|
|
雙頭螺栓
|
優質碳鋼 GB699-88 40
|
優質碳鋼 GB699-88 40
|
|
螺母
|
優質碳鋼 GB699-88 25
|
優質碳鋼 GB699-88 25
|
|
彈簧
|
彈簧鋼 GB1222-84 65Mn
|
尿素級不銹鋼 GB1220-92 00CR17Ni10Mo2
|
|
O 型密封圈
|
四氟乙烯 日華爾卡 7010
|
四氟乙烯 日華爾卡 7010
|
高壓止回閥性能規范：
|
型號
|
公稱壓力
（ MPa ）
|
試驗壓（ MPa ）
|
工作壓力
（ MPa ）
|
工作
|
工作介質
|
|
強度
|
密封
|
|
H72Y- 160C
320C
|
16
32
|
24
48
|
17.6
35.2
|
≤ -30-260
|
C ：氮、氫、氨
|
|
H72Y- 220R
320R
|
22
32
|
33
48
|
24.2
35.2
|
≤ -200-260
|
R ：尿素及甲胺液
|
|
|
|
|
|
|
|
|
