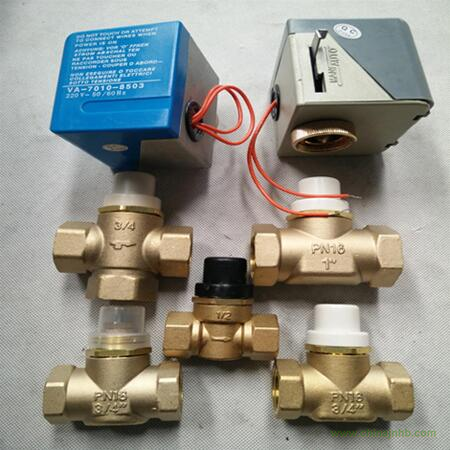

VA7010系列開關式電動二通閥由VAA7010系列閥門驅動器和VAV7010系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關
閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
VA7010系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
驅動器主要技術參數
|
型號
|
額定電壓
|
功率
|
驅動方式
|
與SRV2000閥配合動作時間
|
凈重
|
|
VA7010-220
VA7010-110
|
AC220V±10%
|
7W
|
單向電機驅動
閥門彈簧復位
|
全開時間：通電后約10秒
關閉時間：斷電后約5秒
|
0.3
|
|
AC110V±10%
|
|
VA7010-24
|
AC24V±10%
|
銅閥主要技術參數
|
產品型號
|
閥門形式
|
聯接螺紋
|
流量系數
Kv
|
關閉壓差
(MPa)
|
工作
介質
|
流體
溫度
|
環境
溫度
|
儲存
溫度
|
承壓
(MPa)
|
|
VA7010-15
|
常閉二通閥
|
G1/2
|
1.5
|
0.25
|
冷凍/
熱水
|
2-94℃
|
0-60℃
最大相對
濕度為不
凝露
|
-20-65℃
最大相對
濕度為不
凝露
|
1.6
|
|
VA7010-15
|
混合三通閥
|
G1/2
|
1.5
|
0.25
|
|
VA7010-20
|
常閉二通閥
|
G3/4
|
2.5
|
0.1
|
|
VA7010-20
|
混合三通閥
|
G3/4
|
2.5
|
0.1
|
|
VA7010-25
|
常閉二通閥
|
G1
|
4.8
|
0.06
|
|
VA7010-25
|
混合三通閥
|
G1
|
4.8
|
0.06
|
外形尺寸
|
型號
|
尺 寸
|
凈 重
(kg)
|
|
A
|
B
|
|
VA7010-15
|
55
|
113
|
0.60
|
|
VA7010-15
|
55
|
128
|
0.60
|
|
VA7010-20
|
66
|
124
|
0.65
|
|
VA7010-20
|
66
|
137
|
0.65
|
|
VA7010-25
|
90
|
129
|
0.70
|
|
VA7010-25
|
90
|
145
|
0.70
|
材質說明
閥體材料：鍛造黃銅
密封材料：丁腈橡膠(NBR)
驅動器蓋：阻燃ABS工程塑料
介質溫度：＜94℃
閥桿材料：不銹鋼(A1S1302)
驅動器底盤：壓鑄鋁合金
工作介質：水
操作及注意事項
馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。
