產品介紹

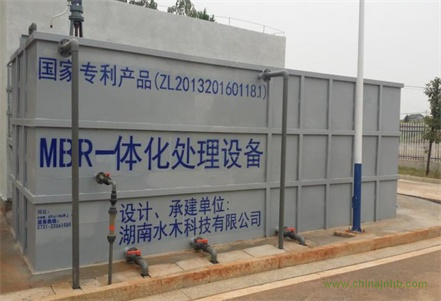

湖南水木科技有限公司自主研發的SM-MBR膜生物反應器（ZL201320160118.1）具有的功能：將缺氧池/厭氧池、膜生物反應器集成一個套體生化處理設備內，結構緊湊，流程簡潔，占地面積?。ㄖ挥袀鹘y(tǒng)工藝的1/3~1/2），增量擴容方便，自動化程度高，操作維修簡便，直接進行規模化、連續化處理，無需進行二次施工。
集污水處理和凈水工藝流程于同一裝置，可放置在地表面也可淺埋于地下，處理過程中基本無污泥生產，對周圍環境無影響；運行效果好、可靠性高、出水水質穩定極、運行費用較少。
處理城市污水時，耐沖擊負荷、對污染物去除效率高、消化能力強，可同時進行硝化、反硝化，兼具脫氮除磷的功能，非常適合處理城市污水、分散式污水，出水可以回用也可以直接達標排放，能滿足不同用戶水質需求。
工作原理及工藝流程
SM-MBR膜生物反應器，是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝，它用具有獨特結構的MBR膜組件置于曝氣池中，經過好氧曝氣和生物處理后的水，由泵通過濾膜過濾后抽出。MBR污水處理系統與傳統污水處理方法具有很大區別，通過膜分離裝置直接取代傳統工藝中的二沉池和末端深度處理工藝。從而得到優質的出水，解決了傳統環保設備進行污水處理的出水水質達不到中水回用要求的問題。
結構示意圖
污水流經格柵（機械格柵或人工格柵）撈出大顆粒的懸浮物及雜質后，流入污水調節池內進行水質、水量調節。再由污水提升泵將污水提升至缺氧池/厭氧池，經缺氧池/厭氧池反應后，流入MBR生化處理系統。整個生化處理系統由前端處理池及反應池注組成，根據進水水質和出水要求，決定是否需要及前端處理池。反應池內裝填浸沒式平PVDF膜，構成MBR-好氧的運行模式。
系統產水可直接進入回用水池，投入加消毒劑進行消毒，各項水質指標達標后，排放或打入中水管網進行回用。
用途及適用范圍
原有污水處理廠、自來水廠升級改造、市政污水處理廠、新建自來水廠、純水生產預處理、中水回用等。
（1）學校、賓館、飯店、辦公樓、小區的生活污水處理回用；
（2）工礦企業、偏遠農村、哨所、旅游景點的生活污水處理及回用；
（3）與生活污水性質類似的各種工業廢水處理及回用（醫院廢水、醫藥廢水、洗滌廢水、食品廢水等）
SM-MBR主要優勢
（1）高效地進行固液分離，抗沖擊負荷能力強，出水水質優質穩定，可以完全去除SS，對細菌和病毒有很好的截留效果。
（2）由于膜的高效截留作用，可使微生物完全截留在生物反應器內，實現水力停留時間(HRT)和污泥齡(SRT)的完全分離定。
（3）有利于增殖緩慢的微生物如硝化細菌的截留和生長，系統硝化效率得以提高。
（4）MBR一般都在高容積負荷、低污泥負荷下運行，剩余污泥產量低，降低了污泥處理費用。
（5）可以實現完全的自動控制，無人管理模式，操作管理方便。
（6）生物膜反應器可以濾除細菌、病毒等有害物質，可節省加藥消毒所帶來的長期運行費用。
（7）通過獨特的運行方式，膜表面不易堵塞，膜清洗間隔時間長，洗膜方式簡單易行，從而減少了設備維護工作，運行維護相當方便。
主要技術參數
（1）設備類
|
規格型號
|
處理水量(m3/d)
|
膜片數量（片）
|
支架規格
|
膜組件數
|
設備規格
|
|
SM-MBR-80
|
80
|
200
|
1620×605×2050
|
2
|
1000×2400×2500
|
|
SM-MBR-100
|
100
|
240
|
1316×605×2050
|
3
|
1000×2400×2500
|
|
SM-MBR-160
|
160
|
400
|
1620×605×2050
|
4
|
1200×2400×2500
|
|
SM-MBR-200
|
200
|
500
|
1620×605×2050
|
5
|
7000×2400×2500
|
|
SM-MBR-320
|
320
|
800
|
1620×605×2050
|
8
|
1000×2400×2500
|
|
SM-MBR-400
|
400
|
1000
|
1620×605×2050
|
10
|
1150×2400×2500
|
|
SM-MBR-560
|
560
|
1400
|
1620×605×2050
|
14
|
8500×2400×2500
|
|
SM-MBR-640
|
640
|
1600
|
1620×605×2050
|
16
|
11500×2400×2500
|
|
SM-MBR-720
|
720
|
1800
|
1620×605×2050
|
18
|
12000×2400×2500
|
（2）設施類
|
型號(t/d)
|
服務人口數量
|
污水處理廠占地（㎡）
|
|
SM-5000
|
~25000
|
~1332
|
|
SM-10000
|
~50000
|
~2530
|
|
SM-20000
|
~100000
|
~3530
|
SM-MBR部分工程案例
湖南茶陵公安局生活污水及養殖廢水工程
概述：生活污水及養殖廢水，設計處理量：100m3/d
水質情況：COD≥1000mg/L
主要處理工藝：一體化固液分離＋機械格柵＋調節池＋SM-MBR一體化污水處理設備
處理結果：COD≦50mg/L,NH3－N≦8mg,TP≦0.5
建設日期：2015年10月
湖南某日化新技術股份有限公司
概述：生活污水及生產廢水，設計處理量：100m3/d
水質情況：COD≥1500mg/L
主要處理工藝：機械格柵＋調節池＋MBR一體化污水處理裝置
處理結果：COD≦50mg/L,NH3－N≦8mg
建設日期：2013年6月
