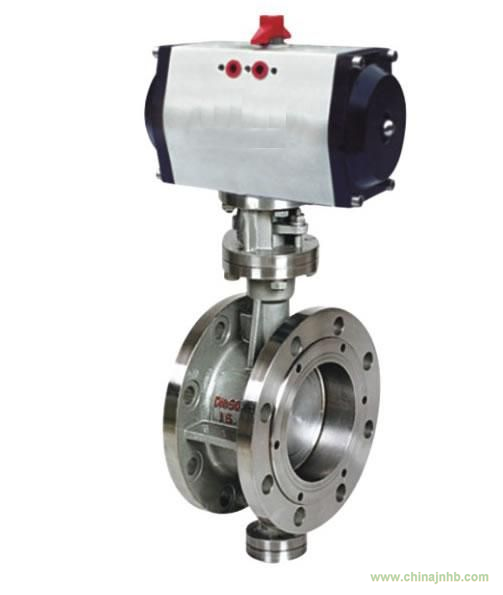

D643H氣動硬密封蝶閥
D643H氣動硬密封蝶閥
D643H氣動硬密封蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由回轉型角行程電子式電動執行器和蝶形閥組成，屬旋轉高性能型調節或開關閥類，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質。
D643H氣動硬密封蝶閥產品特點
ERWT電動彈性密封蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90°，就能完成啟閉動作或調節動作。全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90°任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。
D643H氣動硬密封蝶閥產品結構
|
產品名稱
|
電動蝶閥
|
|
作用形式
|
開關型 調節型
|
|
連接形式
|
法蘭式 對夾式 管螺紋式
|
|
結構形式
|
三維偏芯型
|
中線型結構
|
二偏芯型
|
三維偏芯型
|
|
|
多層次結構
|
|
彈性座結構
|
|
閥座密封形式
|
軟質密封、硬質合金密封
|
軟質密封
|
軟質密封、硬質合金密封
|
彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐?、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。
|
電動執行器
CR型、HQ型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。
D643H氣動硬密封蝶閥主要技術參數和性能指標
|
型 號
|
輸出力矩N.m
|
動作時間S/90°
|
功率
（W）
|
型號
|
輸出力矩N.m
|
動作時間S/90
|
功率（W）
|
型號
|
輸出力矩N.m
|
動作時間S/90
|
功率（W）
|
|
CR-5
|
50
|
10/30
|
10W/F
|
381RSA-02
|
20
|
8.5
|
50
|
PSQ51
|
50
|
23
|
24.2
|
|
CR-10
|
100
|
15/30
|
23W/F
|
381RSA-05
|
50
|
17
|
PSQ66
|
65
|
32
|
24.2
|
|
CR-20
|
200
|
10/15/30
|
40W/F
|
381RSB-10
|
100
|
18
|
150
|
PSQ76
|
75
|
60
|
25.3
|
|
CR-40
|
400
|
10/15/30
|
80W/F
|
381RSB-20
|
200
|
36
|
PSQ102
|
100
|
32
|
62.1
|
|
CR-50
|
500
|
10/15/30
|
90W/F
|
381RSC-30
|
300
|
24
|
220
|
PSQ202
|
200
|
28
|
93.0
|
|
CR-100
|
1000
|
50
|
100W/F
|
381RSC-50
|
500
|
42
|
PSQ502
|
500
|
43
|
120
|
|
CR-200
|
2000
|
100
|
100W/F
|
381RSC-60
|
600
|
48
|
PSQ702
|
700
|
43
|
120
|
|
|
|
|
|
381RSD-100
|
1000
|
30
|
300
|
PSQ1202
|
1200
|
31/37
|
500
|
|
|
|
|
|
381RSD-150
|
1500
|
38
|
PSQ2002
|
2000
|
93/112
|
500
|
|
|
|
|
|
381RSD-200
|
2000
|
46
|
|
|
|
|
|
(信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作 電源：AC220V/AC380V/DC24V
|
(信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（381RX）型性能同上 電源電壓：AC220V
|
(信號線用屏蔽線)防護等級：IP65 帶手輪操作 電源電壓：AC220V
|
D643H氣動硬密封蝶閥主要零件材料及適用溫度、介質
|
公稱通徑mm
|
DN50-DN800
|
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥板
|
WCB或2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封
|
|
閥板密封
|
增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
|
軟密封或襯里材料選用和適用溫度
|
材料品種
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
氟橡膠
|
天然橡膠
|
氯丁橡膠
|
|
英語簡稱
|
NBR
|
EPDM
|
PTFE
|
VITON
|
NR
|
CR
|
|
型號代號
|
XA或JA
|
XB或JB
|
F或XC、
|
XE或JE
|
X1
|
X或J
|
|
耐最高溫度
|
93℃
|
150℃
|
232℃
|
204℃
|
85℃
|
82℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-268℃
|
-23℃
|
-20℃
|
-40℃
|
|
適用工作溫度
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-23~+150℃
|
-20~+85℃
|
0~+80℃
|
D643H氣動硬密封蝶閥產品應用規范
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12238-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
MSS-SP-68
|
ANSI B16.5
|
ISO5752-13
|
ZJB16006-90
|
|
JIS B2024
|
JIS B2212~2215
|
JIS B2002
|
JIS B2003
|
明宇閥門公司訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定明宇公司的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明宇閥門公司專家為您審核把關。感謝您訪問我們的網站。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
