排污泵自動耦合裝置是和排污泵配套使用的一套裝置，整套主要由潛水電泵、自動耦合裝置、出水管組成，自動耦合裝置安裝在潛水電泵與污水出水管之間；在聯接自動耦合裝置一端的污水出水管上還安裝有一個可調節分流污水量的分離室，分離室至少與一個噴射攪拌出水管連通，噴射攪拌出水管的出水口的出水方向向下且出水口可轉動角度。該泵使污水井內污水污物充分混合、懸浮，從而達到污水、污物徹底抽取排放。
排污泵自動耦合式安裝可以將電泵快而簡便的沿著滑移導軌放入污水介質中，泵和底座自動耦合密封。安裝及維修提升非常方便。
在這種安種形式中，泵與耦合裝置相連，耦合底座固定于泵坑低部（在建造污水坑時，與預埋好地腳螺栓，使用時將耦合底座固定即可）泵可以在導軌中上下自動移動，當泵放下時，耦合裝置自動地與耦合底座耦合，而提升泵時與耦合底座自動脫離。
這種方式可根據用戶要求配備液壓開關，中間端子箱及全自動保護控制柜。在選型時，應注明泵的型號、安裝方式、池深、泵控制保護方式，以便提供最優的系統。如用戶特別需要，我廠可提供特種材料的泵。
南京杜安水處理潛水排污泵自耦安裝方式是 為方便水泵維修的一種安裝方式所必需有的設備!GAK是控制水泵耦合固定安裝的意思。

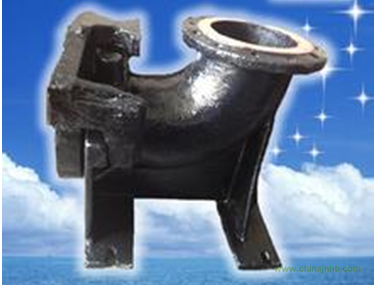

南京杜安水處理潛水排污泵DN50GAK自動耦合裝置
產品概述
一種潛水電泵出水法蘭與出水管路系統自動對接的自動耦合裝置，由潛水電泵出水法蘭、附加耦合法蘭和出水管座進口法蘭組成，在附加耦合法蘭和出水管座進口法蘭的兩側各有一對楔卡且楔點的位置在法蘭的水平中心線附近。當潛水電泵從水坑上方降落時，附加耦合法蘭兩側的楔卡和出水管座進口法蘭兩側的楔卡就卡到一起，在潛水電泵自重和楔卡斜面的作用下，兩個法蘭面緊緊地貼在一起，就好比兩個法蘭的兩側用兩個螺栓上緊了一樣，潛水電泵的水壓再大也不能推開法蘭面而大量漏水。當潛水電泵從水坑內往上提起來時，兩對楔卡能夠沿斜面方便的脫開，從而實現自動耦合裝置的功能。它可以在方便潛水電泵自動裝拆的同時，解決耦合的兩個法蘭之間大量漏水的問題，從而節約能源。
南京杜安水處理潛水排污泵的DN50自動耦合裝置，包括耦合底座、耦合滑板、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.
潛水排污泵由于軟密封墊是過緊配合固定在凹槽中，當耦合滑板和耦合底座相互耦合時，不會因?yàn)閮蓚€接觸面的相對移動，而使軟密封墊從凹槽中脫落，從而保證了兩接觸面的密封性。潛水排污泵是一種泵與電機連體,并同時潛入液下工作的泵類產品,
帶自動耦合裝置 潛水排污泵的優點:
1.結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。 安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。
2.連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。 不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。
3.建筑物內使用的排水泵有潛水排污泵、液下排水泵、立式污水泵和臥式污水泵等。由于建筑物內一般場地較小，排水量不大，排水泵可優先采用潛水排污泵和液下排水泵，其中液下排污泵一般在重要場所使用;立式污水泵和臥式污水泵要求設置隔震基礎、自灌式吸水、并占用一定的場地，故在建筑中較少使用。 排水泵的流量應按生活排水設計秒流量選定：
4.當有排水量調節時，可按生活排水最大小時流量選定。消防電梯集水池內排水泵流量不小于10L/s。 排水泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。 公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排水泵時可不設備泵。
5.當集水池?zé)o法設事故排水管時，水泵應有不間斷的動力供應; 當能關閉排水進水管時，可不設不間斷動力供應，但應設置報警裝置。
6.當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出。
7.當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排出。兩臺或兩臺以上的水泵共用一條出水管時，應在每臺水泵出水管上裝設閥門和止回閥。單臺水泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水關與建筑內重力排水管合并排出。
8.當潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置;當提升含較多纖維物污水時，宜采用大通道潛水排污泵。 當電機功率大于等于7.5kW或出水口管徑大于等于DN100時，可采用水泵固定自耦裝置;
9.當潛水排污電泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。污水集水池采用潛水排污泵排水時，應設水泵固定自耦裝置，方便水泵檢修。排水泵應能自動啟停和現場手動啟停。多臺水泵可并聯交替運行，也可分段投入運行。
南京杜安水處理潛污泵快速自動耦合裝置，屬于管道聯接領域，是由導軌、導向輪，出水固定彎頭，耦合板，連接板，限位桿等組成，其特征是泵體通過以上構件，不要螺栓連接，能使泵體與出水固定彎頭連接并密封，并能保證中心一致，使檢修水泵時不要下井拆卸，而且直接將泵體吊上井，安裝也只要順著導軌放下井即可。
自動耦合裝置,包括耦合底座、耦合滑板、導桿、上固定板,在耦合 底座、支架、型面墊圈。
GAK型潛水排污泵自動耦合裝置優點：
1.使用自動耦合裝置后，安裝檢修方便。在沒有自動耦合裝置的情況下固定式安裝，如遇到水泵故障檢修人員需下水?dāng)Q開螺絲，起吊水泵進行檢修，或用其他小泵把水抽完人下去檢修，如果水質很臟，人就很難下得去，這時檢修就遇到了很大困難。但裝了GAK型潛水排污泵的自動耦合裝置后，需要起吊時，人可以不需要下水?dāng)Q開螺絲，直接提升水泵即可，檢修完畢后順著導軌下去就能實現水泵與管路的密封，從而水泵正常運行。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。不銹鋼耦合裝置｜不銹鋼自動耦合裝置｜潛水泵耦合器｜污水泵耦合裝置
2. GAK型潛水排污泵的自動耦合裝置結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。
GAK型潛水排污泵自動耦合裝置的組成：
GAK型潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.不銹鋼耦合裝置｜不銹鋼自動耦合裝置｜潛水泵耦合器｜污水泵耦合裝置
GAK型潛水排污泵自動耦合裝置一般根據使用環境的不同，我公司開發了鑄鐵型潛水排污泵自動耦合裝置和不銹鋼型潛水排污泵自動耦合裝置。自動耦合裝置導軌也可以定做成焊管、不縫鋼管、不銹鋼管。
目前我公司配置鑄鐵型自動耦合裝置有以下幾種：
GAK50 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK65 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK80 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK100 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK150 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK200 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK250 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK300 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK350 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK400 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK450 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK500 型潛水排污泵的自動耦合裝置（鑄鐵）
GAK600 型潛水排污泵的自動耦合裝置（鑄鐵）
目前我公司配置不銹鋼型自動耦合裝置有以下幾種：
GAK50 型潛水排污泵的自動耦合裝置（不銹鋼）
GAK65 型潛水排污泵的自動耦合裝置（不銹鋼）
GAK80 型潛水排污泵的自動耦合裝置（不銹鋼）
GAK100 型潛水排污泵的自動耦合裝置（不銹鋼）
GAK150 型潛水排污泵的自動耦合裝置（不銹鋼）
客戶只要根據潛水排污泵出水口徑即可配套相同口徑自動耦合裝置，一般排污泵出水口徑為國標6公斤法蘭。
|
潛水泵自耦裝置訂貨須知：
一、
a.產品名稱與自動耦合裝置型號
b.自動耦合裝置口徑
c.自動耦合裝置揚程
d.自動耦合裝置流量
e.自動耦合裝置電機功率(KW)
f.自動耦合裝置轉速(r/min)
g.自動耦合裝置電壓〔V〕
h.自動耦合裝置吸程
i.自動耦合裝置使用的介質名稱、比重、粘度、腐蝕性、毒性
二、若已經由設計單位選定我公司的自動耦合裝置產品型號，請按自動耦合裝置型號直接向我們南京杜安水處理訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們南京杜安水處理公司的技術專家為您審核把關。
