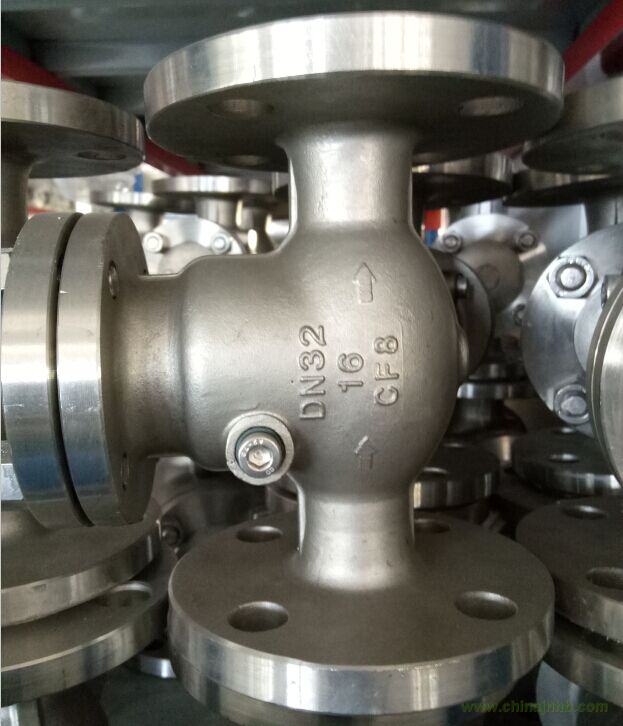

歐電閥門是一家專業生產止回閥的廠家,在價格.質量.售后服務等方面具有一定的優勢。不銹鋼止回閥只允許介質向一個方向流動，防止介質倒流。美標止回閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
一、不銹鋼止回閥結構原理：：
不銹鋼止回閥根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。
二、不銹鋼止回閥標準：
類型 設計與制造 結構長度 法蘭尺寸 壓力～溫度 試驗～檢驗
旋啟式止回閥
升降式止回閥 ANSIB16.34
BS1868 ANSIB16.10 ANSIB16.5a ANSIB16.34 API598
三、不銹鋼止回閥壓力試驗：
公稱壓力 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5～0.7 60～100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
四、不銹鋼止回閥主要連接尺寸：
150LB 10K
尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 203 216 241 292 330 356 495 622 699 787 914 978 978 1275
H mm 142 166 178 236 252 266 314 368 429 455 410 560 600 880
300Lb、20K
尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 267 292 318 356 400 444 533 622 711 838 864 978 1016 1346
H mm 165 185 205 228 250 275 325 378 410 480 530 575 630 860
